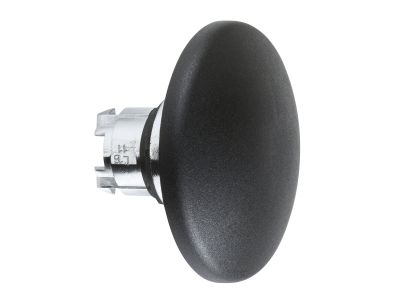

Główka przycisku grzybkowego z samopowrotem Fi-60 czarna metalowa Harmony XB4 | ZB4BR216 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric Harmony XB4 o symbolu ZB4BR216 to element wykonawczy z mechanizmem samopowrotnym (impulsowym) i średnicy 60 mm. Wyposażona w chromowaną metalową ramkę, zapewnia wysoką odporność mechaniczną i estetyczny wygląd. Dzięki stopniom ochrony IP66 / IP67 / IP69 / IP69K (Typ 4X) sprawdza się w najtrudniejszych warunkach przemysłowych, a szeroki zakres temperatur pracy od –40°C do 70°C gwarantuje niezawodność w każdym środowisku. Kompatybilna z otworami 22 mm i blokami stykowymi Harmony XB4, umożliwia łatwą integrację z istniejącymi układami sterowania.

• Średnica 60 mm z wyraźnym grzybkiem: Wizualnie odróżnia się na odległość, co ułatwia szybką identyfikację przycisku awaryjnego lub sterującego.
• Metalowa ramka: Odporna na uderzenia, wibracje i korozję – idealna do instalacji w trudnych warunkach, np. na maszynach przemysłowych.
• Mechanizm samopowrotny: Zapewnia chwilowy kontakt (impuls) po naciśnięciu, co jest wymagane w obwodach sterowania, stopu awaryjnego lub sygnalizacji.
• Stopnie ochrony IP66, IP67, IP69, IP69K (Typ 4X): Pełna odporność na kurz, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe – produkt pracuje w środowisku mokrym i pylącym.
• Szeroki zakres temperatur –40°C do 70°C: Bezproblemowe działanie w chłodniach, na zewnątrz w mrozie oraz w gorących halach produkcyjnych.

Zgodność z Normami

Główka przycisku Schneider Electric Harmony XB4 ZB4BR216 spełnia wymagania europejskich norm bezpieczeństwa i posiada deklarację zgodności CE. Oferuje wysoką odporność środowiskową potwierdzoną stopniami ochrony IP66, IP67, IP69, IP69K oraz Typ 4X. Produkt posiada również certyfikację morską, co potwierdza jego przydatność w zastosowaniach okrętowych.

Zastosowanie

Dzięki wytrzymałej konstrukcji i impulsowemu działaniu, główka grzybkowa ZB4BR216 znajduje zastosowanie w układach sterowania wymagających szybkiej i ergonomicznej interwencji operatora.

• Przycisk STOP awaryjnego: Wyraźny grzybek 60 mm umożliwia natychmiastowe zatrzymanie maszyny lub procesu w sytuacji zagrożenia.
• Sterowanie impulsowe w maszynach przemysłowych: Idealna do wyzwalania styczników, przekaźników lub sygnałów PLC w trybie chwilowym.
• Sygnalizacja i potwierdzanie: Może być używana jako przycisk załączania/wyłączania funkcji z wymaganym chwilowym kontaktem.
• Automatyka budynkowa i instalacje specjalne: Sprawdza się w obiektach o podwyższonej wilgotności, pylistości lub narażonych na wibracje (np. windy, myjnie, hale produkcyjne).

Wskazówki Montażowe

Montaż główki przycisku powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Główka przeznaczona jest do zabudowy w otworze o średnicy 22 mm w panelu lub obudowie. Należy dokręcić pierścień mocujący zgodnie z dokumentacją producenta (nie przekraczać momentu dokręcania). Przekrój przewodów oraz dobór bloku stykowego (dostępny osobno) musi odpowiadać prądowi i napięciu sterowanego obwodu. Produkty serii Harmony XB4 są kompatybilne z typowymi puszkami i rozdzielnicami.

FAQ

• Jaki stopień ochrony ma główka ZB4BR216? Produkt posiada stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X – jest odporny na kurz, strumienie wody, zanurzenie i mycie ciśnieniowe.
• Czy przycisk jest podświetlany? W podstawowej wersji (ZB4BR216) nie ma wbudowanego podświetlenia. Można go jednak łączyć z modułami LED lub żarowymi z serii Harmony XB4 (np. ZB4B…), które montuje się jako oddzielny element.
• Jaki materiał główki i ramki? Główka przycisku wykonana jest z tworzywa sztucznego, natomiast ramka jest chromowana metalowa – zapewnia to trwałość mechaniczną i estetyczny wygląd.
