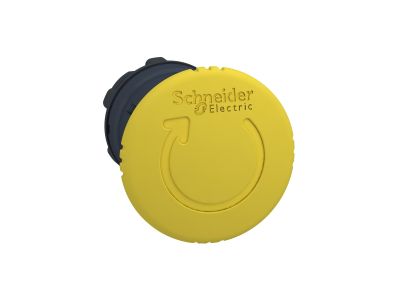

Główka przycisku grzybkowego z mechanizmem zatrzaskowym Fi-40 żółta plastikowa Harmony XB5 | ZB5AS55 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric Harmony XB5 o symbolu ZB5AS55 to element sterowniczy z mechanizmem zatrzaskowym i zwalnianiem. Żółty kolor oraz średnica 40 mm zapewniają wysoką widoczność i ergonomię obsługi, co jest kluczowe w aplikacjach wymagających szybkiego zadziałania. Dzięki plastikowej ramce konstrukcja jest lekka, odporna na środki chemiczne i zapewnia izolację elektryczną. Element przeznaczony jest do współpracy z blokami stykowymi Harmony w standardzie otworu 22 mm.

• Średnica 40 mm: Wyraźnie rozpoznawalny kształt grzybka ułatwia intuicyjne sterowanie i szybką identyfikację nawet z odległości, co zwiększa bezpieczeństwo pracy.
• Mechanizm zatrzaskowy: Po naciśnięciu przycisk pozostaje w pozycji załączonej, wymagając świadomego zwolnienia – idealne do układów awaryjnego zatrzymania (stop) i sekwencji bezpieczeństwa.
• Stopień ochrony IP66: Odporność na kurz, wodę i wibracje umożliwia montaż w trudnych warunkach przemysłowych i wilgotnych pomieszczeniach.
• Zakres temperatur pracy od –40°C do +70°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych, od mrozu po gorące wnętrza szaf sterowniczych.
• Plastikowa ramka: Zapewnia doskonałą izolację elektryczną oraz odporność na wiele agresywnych substancji chemicznych, wydłużając żywotność w środowiskach narażonych na korozję.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych w zakresie stopnia ochrony IP66 oraz posiada certyfikat CE. Został zaprojektowany zgodnie z wytycznymi standardów DIN i IEC obowiązującymi dla aparatury sterowniczej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Główka przycisku grzybkowego ZB5AS55 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyraźne, awaryjne lub sekwencyjne sterowanie. Łatwo łączy się z modułami stykowymi Harmony, tworząc kompletne przyciski sterownicze.

• Awaryjne zatrzymanie maszyn i urządzeń (funkcja stop) w przemyśle, obróbce metali i na liniach pakujących.
• Sterowanie procesami wymagającymi potwierdzenia operatora – np. rozpoczęcie cyklu lub załączenie zasilania.
• Sygnalizacja i blokada w systemach automatyki budynkowej oraz rozdzielnicach energetycznych.
• Współpraca z przekaźnikami bezpieczeństwa i układami PLC w celu wysyłania impulsów sterujących.

Wskazówki Montażowe

Montaż główki oraz współpracujących bloków stykowych powinien być wykonany przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Główkę instaluje się w wycięciu o średnicy 22 mm w panelu lub płycie czołowej. Dokręcanie elementów wykonuj zgodnie z instrukcją producenta, stosując odpowiedni moment obrotowy. Przewody przyłączane do styków należy dobrać do prądu znamionowego obwodu i zabezpieczeń.

FAQ

• Czy główka ma własne podświetlenie LED? Nie, jest to mechaniczny przycisk grzybkowy bez wbudowanego źródła światła. Podświetlenie można uzyskać poprzez zastosowanie odpowiedniego bloku stykowego z LED (np. ZB5AVB).
• Jaki stopień ochrony ma ten element? Główka posiada stopień ochrony IP66, co oznacza pełną odporność na kurz i silne strugi wody. Pozwala to na montaż w trudnych warunkach atmosferycznych i przemysłowych.
• Czy to przycisk chwilowy czy podtrzymujący? To główka z mechanizmem zatrzaskowym – po naciśnięciu styki zatrzaskują się w pozycji wciśniętej, a do powrotu wymagane jest ręczne zwolnienie (obrót lub pociągnięcie, w zależności od bloku stykowego). Daje to funkcję podtrzymania stanu aktywnego.
