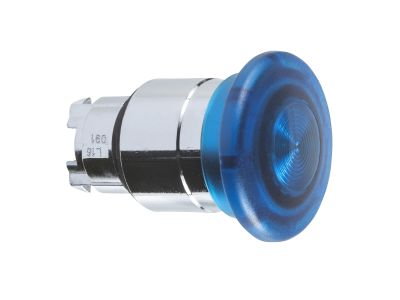

Główka przycisku grzybkowego push-pull LED Fi-40 niebieska metalowa Harmony XB4 | ZB4BW663 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego push-pull LED Schneider Electric Harmony XB4 o symbolu ZB4BW663 to 40‑milimetrowa, niebieska głowica z chromowaną metalową ramką, przeznaczona do pracy w trudnych warunkach przemysłowych. Dzięki wbudowanej diodzie LED zapewnia doskonałą widoczność sygnalizacji, a mechanizm zatrzaskowy push-pull umożliwia szybkie i ergonomiczne sterowanie awaryjne. Główka jest kompatybilna z blokami stykowymi Harmony w standardzie 22 mm, co ułatwia integrację z istniejącymi układami sterowania.

• Średnica 40 mm, niebieski kolor, metalowa ramka: wytrzymała konstrukcja odporna na uderzenia i wibracje, gwarantująca długą żywotność w wymagającym środowisku.
• Podświetlenie LED: zwiększa widoczność przycisku nawet z daleka, co podnosi bezpieczeństwo i ułatwia lokalizację w sytuacjach awaryjnych.
• Mechanizm push-pull z zatrzaskiem: pozwala na pewne załączanie/wyłączanie bez ryzyka przypadkowego przesterowania – idealne do funkcji STOP.
• Stopień ochrony IP66: całkowita odporność na kurz i silne strumienie wody, umożliwiająca pracę na zewnątrz oraz w wilgotnych i zapylonych halach produkcyjnych.
• Szeroki zakres temperatur pracy od -40°C do 70°C: gwarantuje niezawodność w ekstremalnych warunkach – od mroźnych magazynów po gorące linie produkcyjne.

Zgodność z Normami

Główka przycisku grzybkowego Schneider Electric Harmony XB4 spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowana znakiem CE. Produkt został zaprojektowany zgodnie z restrykcyjnymi procedurami kontroli jakości, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Konstrukcja metalowej ramki oraz uszczelnienie IP66 zapewniają odporność na czynniki zewnętrzne zgodną z międzynarodowymi standardami dla aparatury narażonej na trudne warunki.

Zastosowanie

Dzięki zatrzaskowemu mechanizmowi push-pull oraz podświetleniu LED, głowica ZB4BW663 sprawdza się wszędzie tam, gdzie operator musi szybko i jednoznacznie zatrzymać proces lub maszynę. Sprawdzi się zarówno w przemyśle ciężkim, jak i w automatyce budynkowej.

• Funkcja awaryjnego zatrzymania (STOP) w obrabiarkach, prasach, taśmociągach i innych maszynach przemysłowych.
• Sterowanie impulsowe do styczników, przekaźników lub PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy maszyn – podświetlana głowica wyraźnie informuje o trybie załączenia.
• Instalacje w trudnych warunkach: na zewnątrz, w strefach mokrych, zapylonych lub narażonych na wibracje.

Wskazówki Montażowe

Montaż główki przycisku grzybkowego oraz podłączenie do bloków stykowych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Główkę mocuje się w otworze panelu o średnicy 22 mm za pomocą pierścienia mocującego – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekroje przewodów łączonych z blokami stykowymi należy dobrać do prądu obciążenia. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy dioda LED w główce jest wymienna? W dostarczonych danych nie określono możliwości wymiany diody. Główka jest wyposażona w zintegrowane podświetlenie LED – w przypadku uszkodzenia zaleca się wymianę całej głowicy zgodnie z zasadami serwisowymi Schneider Electric.
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz odporność na silne strumienie wody. Może być stosowana w warunkach zewnętrznych i mytych ciśnieniowo.
• Jak działa mechanizm push-pull? Przycisk działa w trybie zatrzaskowym – naciśnięcie (push) powoduje załączenie styku i zablokowanie w pozycji wciśniętej. Pociągnięcie (pull) zwalnia zatrzask i powraca do położenia wyjściowego. Jest to typowe rozwiązanie dla przycisków awaryjnego zatrzymania.
