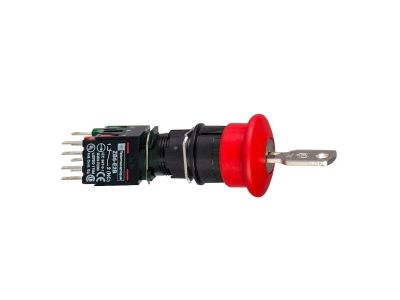

Główka przycisku Fi-16mm zatrzymanie awaryjne czerwony 30mm z blokadą odryglowania klucza 1NO 2NC | XB6AS9349B Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku zatrzymania awaryjnego o średnicy 30 mm (symbol XB6AS9349B) przeznaczona do montażu w otworze 16 mm. Wyposażona w mechanizm blokady odryglowania klucza oraz konfigurację styków 1NO+2NC. Dzięki dużej, czerwonej główce i wytrzymałej konstrukcji sprawdza się w instalacjach wymagających szybkiego, niezawodnego odcięcia zasilania w sytuacjach awaryjnych.

• Średnica główki 30 mm: wyraźnie widoczna i łatwo dostępna w nagłych przypadkach, co skraca czas reakcji operatora.
• Blokada odryglowania klucza: uniemożliwia przypadkowe lub nieautoryzowane wycofanie zadziałania – reset możliwy tylko za pomocą dedykowanego klucza.
• Konfiguracja styków 1NO+2NC: jeden styk normalnie otwarty (sygnalizacja / sterowanie PLC) i dwa styki normalnie zamknięte (gwarantowane rozłączenie obwodów bezpieczeństwa).
• Otwór montażowy 16 mm: zgodny z popularnym standardem, umożliwia szybki montaż w typowych puszkach i panelach.
• Odporność na środki chemiczne i podwójna izolacja elektryczna: produkt dedykowany do agresywnych środowisk, np. w przemyśle spożywczym czy chemicznym.

Zgodność z Normami

Główka przycisku spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Brak szczegółowych numerów norm w dostarczonej dokumentacji – zaleca się weryfikację z danymi producenta przed zastosowaniem w systemach bezpieczeństwa.

Zastosowanie

Uniwersalna główka zatrzymania awaryjnego przeznaczona do miejsc, gdzie priorytetem jest szybkie odcięcie energii i odporność na trudne warunki. Sprawdza się w następujących scenariuszach:

• Przemysł spożywczy i napojów – linie produkcyjne narażone na wilgoć, detergenty i kwasy.
• Zakłady chemiczne i petrochemiczne – strefy z oparami, rozpuszczalnikami i agresywnymi substancjami.
• Papiernie i przemysł drzewny – zapylenie, duża wilgotność, ryzyko mechanicznych uszkodzeń.
• Infrastruktura komunalna i usługi – stacje uzdatniania wody, oczyszczalnie, budynki użyteczności publicznej.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Główkę należy osadzić w otworze o średnicy 16 mm na szynie lub płycie montażowej – mocowanie odbywa się za pomocą nakrętki z tyłu panelu. Styki przyłączeniowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia oraz wymogów instalacji.

FAQ

• Czy główka jest podświetlana? Nie, w dostarczonych danych nie ma informacji o podświetleniu LED. Jest to standardowa główka mechaniczna bez elementów świetlnych.
• Jaki stopień ochrony IP zapewnia główka? W dokumentacji produktu nie podano stopnia ochrony. Przy doborze do konkretnego środowiska (np. zapylenie, wilgoć) należy skonsultować się z producentem lub sprawdzić dedykowaną obudowę.
• Jaka jest funkcja styków 1NO+2NC? Styk normalnie otwarty (NO) jest zwarty dopiero po wciśnięciu przycisku – może służyć do wysłania sygnału do sterownika. Styki normalnie zamknięte (NC) są rozwarte w stanie spoczynku i rozłączają obwód bezpieczeństwa po zadziałaniu – typowy układ dla przycisków awaryjnych.
