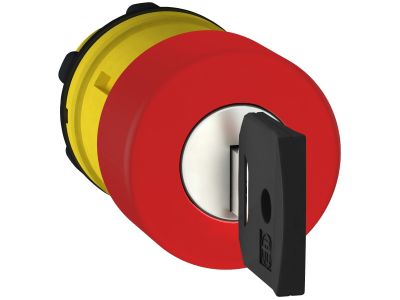

Główka przycisku awaryjnego z kluczem nr 455 Fi-30mm czerwona plastikowa Harmony XB5 | ZB5AS934 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku awaryjnego Schneider Electric Harmony XB5 (symbol ZB5AS934) to czerwona, plastikowa głowica o średnicy 30 mm, wyposażona w mechanizm zatrzaskowy z odblokowaniem kluczem nr 455. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C zapewnia niezawodne działanie w trudnych warunkach przemysłowych. Głowica przeznaczona jest do montażu na kompatybilnym kompletnym wyłączniku awaryjnym, tworząc ergonomiczny interfejs EMS/EMO.

• Mechanizm zatrzaskowy z kluczem nr 455: Zapewnia bezpieczne, intencjonalne zatrzymanie maszyny – zwolnienie wymaga celowego użycia klucza, co uniemożliwia przypadkowe ponowne uruchomienie.
• Stopień ochrony IP66: Odporność na pył, wodę i uderzenia, gwarantująca działanie w środowisku o dużym zapyleniu, wilgoci i wibracjach.
• Zakres temperatur -40°C do 70°C: Umożliwia bezawaryjną pracę w ekstremalnych warunkach, od mroźnych hal produkcyjnych po gorące procesy technologiczne.
• Plastikowa ramka: Zapewnia dobrą odporność na środki chemiczne oraz izolację elektryczną, idealna do instalacji wymagających separacji galwanicznej.
• Kompatybilność z otworami 22 mm: Pasuje do standardowych układów sterowania, ułatwiając modernizację istniejących maszyn bez konieczności zmiany panelu.

Zgodność z Normami

Produkt posiada oznaczenie CE oraz spełnia wymagania europejskich norm bezpieczeństwa dotyczących aparatury sterowniczej i sygnalizacyjnej. Zastosowany stopień ochrony IP66 potwierdza odporność na pył i wodę, a konstrukcja zgodna jest z wytycznymi ergonomii i bezpieczeństwa dla urządzeń zatrzymania awaryjnego (EMS/EMO).

Zastosowanie

Główka przycisku awaryjnego ZB5AS934 przeznaczona jest do montażu na kompletnych wyłącznikach awaryjnych Harmony XB5 w celu realizacji funkcji Emergency Stop (wyłączenie awaryjne) w obwodach sterowania maszyn i urządzeń.

• Awaryjne zatrzymanie obrabiarek, pras, linii pakujących i innych maszyn przemysłowych.
• Element systemu bezpieczeństwa w automatyce budynków (np. sterowanie bramami, windami).
• Impulsy zatrzymania awaryjnego dla styczników, przekaźników bezpieczeństwa lub wejść PLC.
• Interfejs EMO (Emergency Off) w rozdzielnicach i pulpitach operatorskich.

Wskazówki Montażowe

Montaż główki przycisku awaryjnego oraz podłączenie do obwodu sterowania powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Głowicę należy zamontować na kompatybilnym kompletnym wyłączniku awaryjnym (np. moduł ZB5AZ) zgodnie z instrukcją producenta. Otwór montażowy w płycie panelu musi mieć średnicę 22 mm. Moment dokręcania pierścienia mocującego oraz przekrój przewodów należy dobrać według dokumentacji technicznej zastosowanego korpusu wyłącznika.

FAQ

• Czy główka posiada wbudowane podświetlenie? Nie, model ZB5AS934 nie jest wyposażony w źródło światła. Do sygnalizacji wizualnej należy stosować oddzielne lampki sygnalizacyjne (np. seria XB5 z modułem LED).
• Jaki jest stopień ochrony główki? Deklarowany stopień ochrony to IP66, co oznacza szczelność przed pyłem i silnymi strumieniami wody, a także odporność na uderzenia mechaniczne.
• W jaki sposób zwalniany jest przycisk po zadziałaniu? Przycisk posiada mechanizm zatrzaskowy – po naciśnięciu blokuje się w pozycji wyłączonej. Zwolnienie wymaga obrócenia klucza nr 455, który odblokowuje trzpień. Nie jest to przycisk samopowrotny.
