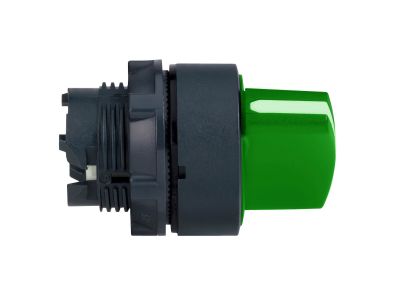

Główka przełącznika 3-pozycyjnego z samopowrotem zielona, plastikowa, Harmony XB5 | ZB5AD303 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3-pozycyjnego z samopowrotem Schneider Electric Harmony XB5 (symbol ZB5AD303) to plastikowy element czołowy przeznaczony do montażu w otworach 22 mm. Dzięki zielonej kolorystyce i mechanizmowi samopowrotu umożliwia intuicyjne sterowanie maszynami z automatycznym powrotem do pozycji środkowej po zwolnieniu. Modułowa konstrukcja ułatwia integrację z przyciskami i przełącznikami serii XB5.

• Stopień ochrony IP69K: Odporność na mycie ciśnieniowe i wodorozcieńczalne środki czystości – idealna do zastosowań w przemyśle spożywczym, mleczarskim i chemicznym.
• Zakres temperatur pracy od -40°C do 70°C: Niezawodne działanie w ekstremalnych warunkach – od mroźnych hal magazynowych do gorących stref produkcyjnych.
• Plastikowa ramka: Doskonała izolacja elektryczna oraz odporność na działanie agresywnych substancji chemicznych – bezpieczna w środowiskach z rozpuszczalnikami i olejami.
• Mechanizm samopowrotu: Po zwolnieniu główka automatycznie wraca do pozycji neutralnej – zwiększa bezpieczeństwo i ergonomię obsługi, zapobiega przypadkowemu pozostawieniu w trybie aktywnym.
• Modułowa konstrukcja 22 mm: Łatwy montaż i późniejsza modyfikacja bez konieczności wymiany całego panelu – kompatybilność z szeroką gamą przycisków i przełączników Harmony XB5.

Zgodność z Normami

Produkt zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury sterowniczej. Posiada certyfikat CE oraz deklarowany stopień ochrony IP69K potwierdzony badaniami. Spełnia wymagania klasy ochronności II (izolacja podwójna) – brak konieczności uziemiania elementów plastikowych. Zalecany do stosowania w instalacjach zgodnych z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej.

Zastosowanie

Główka ZB5AD303 przeznaczona jest do zabudowy w panelach sterowniczych maszyn i linii produkcyjnych, gdzie wymagany jest wybór trybów pracy z automatycznym powrotem do pozycji wyjściowej.

• Sterowanie maszynami pakującymi, wylewającymi i dozującymi – wybór cyklu z samopowrotem do trybu standardowego.
• Przełączanie trybów pracy silników i napędów (np. ręczny/automatyczny) w instalacjach przemysłowych narażonych na mycie.
• Sygnalizacja i wybór funkcji w szafach sterowniczych na zewnątrz budynków (odporność na mróz i wilgoć).
• Automatyka budynkowa w strefach mokrych (pralnie, myjnie, zakłady chemiczne) – wybór programu pracy z automatycznym resetem.

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Główkę montuje się w otworze o średnicy 22 mm na panelu lub szafie sterowniczej, a następnie mocuje od tyłu za pomocą pierścienia zaciskowego. Moment dokręcania oraz maksymalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Produkt nie wymaga uziemienia – plastikowa obudowa zapewnia izolację elektryczną.

FAQ

• Czy główka jest podświetlona? Nie. Model ZB5AD303 to niepodświetlana główka przełącznika 3-pozycyjnego. Do zastosowań wymagających sygnalizacji świetlnej należy wybrać wariant z wbudowanym modułem LED (np. ZB5AD303 + ZB5AW0B).
• Jaki jest stopień ochrony główki? Deklarowany stopień ochrony to IP69K – oznacza całkowitą pyłoszczelność i odporność na działanie strumienia wody pod wysokim ciśnieniem i w wysokiej temperaturze.
• Czy przełącznik działa z samopowrotem czy z zatrzaskiem? Główka ZB5AD303 posiada mechanizm samopowrotu – po jej zwolnieniu wraca automatycznie do pozycji środkowej. Nie blokuje się w pozycji skrajnej.
