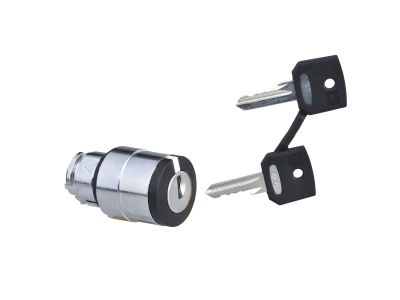

Główka przełącznika 3 pozycyjnego z kluczem samopowrotem czarny metalowy Harmony XB4 | ZB4BG1 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3 pozycyjnego z kluczem samopowrotem ZB4BG1 z rodziny Harmony XB4 firmy Schneider Electric to dedykowany element sterujący do zastosowań w maszynach i instalacjach przemysłowych. Wykonana w czarnej, metalowej ramie chromowanej, zapewnia wytrzymałość mechaniczną i odporność na środowisko. Przełącznik oferuje 3 stabilne położenia z mechanizmem sprężynowym powrotnym z lewej do środkowej oraz cofnięciem klucza w pozycji prawej, co gwarantuje bezpieczne i jednoznaczne sterowanie procesami.

• 3 pozycje z samopowrotem i kluczem: Umożliwia precyzyjne sterowanie w trzech stanach – lewa (sprężynowy powrót do środka), środkowa i prawa (zablokowana kluczem) – co zwiększa bezpieczeństwo i ogranicza dostęp do wybranych funkcji tylko dla upoważnionego personelu.
• Wysoka odporność środowiskowa IP66/IP67/IP69/IP69K oraz Typ 4X: Chroni wnętrze przełącznika przed wnikaniem pyłu, wody (także strumieni pod wysokim ciśnieniem) i korozji, co umożliwia pracę w ekstremalnie trudnych warunkach – na zewnątrz, w przemyśle spożywczym czy myjniach.
• Chromowana metalowa ramka: Zapewnia podwyższoną odporność na uderzenia, wibracje i intensywną eksploatację mechaniczną, wydłużając żywotność w wymagających aplikacjach.
• Szeroki zakres temperatur pracy -40°C do +70°C: Gwarantuje niezawodność przełączania niezależnie od klimatu – od mroźnych hal po gorące procesy technologiczne.
• Kompatybilność z otworami montażowymi 22 mm: Ułatwia wymianę i zabudowę w istniejących panelach sterowniczych, zachowując spójność z wieloma komponentami na rynku.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych norm i certyfikatów potwierdzających jego przydatność w trudnych warunkach. Posiada certyfikację morską (dopuszczenie do stosowania na jednostkach pływających) oraz deklarowaną zgodność z wysokimi stopniami ochrony IP66, IP67, IP69 i IP69K oraz standardem Type 4X (odporność na korozję i uderzenia). Główka jest oznaczona znakiem CE, co potwierdza zgodność z zasadniczymi wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Główka przełącznika z kluczem ZB4BG1 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest autoryzacja operatora do zmiany trybu pracy maszyny lub procesu. Dzięki wytrzymałej konstrukcji sprawdza się w środowiskach o podwyższonym ryzyku uszkodzeń mechanicznych, zapylenia i wilgoci.

• Blokada i wybór trybów pracy w maszynach produkcyjnych (np. ręczny/automatyczny) – dostęp tylko dla osób posiadających klucz.
• Sterowanie procesami w przemyśle spożywczym, myjniach i instalacjach zewnętrznych wymagających odporności na silne strumienie wody i wysokie ciśnienie (IP69K).
• Zastosowania morskie i offshore – certyfikowana odporność na słoną mgłę, wibracje i skrajne temperatury.
• Panele sterownicze w magazynach chłodniczych, piecach przemysłowych lub na zewnątrz budynków – pełna funkcjonalność w zakresie od -40°C do 70°C.

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Główkę osadza się w otworze o średnicy 22 mm w płycie czołowej szafki sterowniczej i zabezpiecza dostarczoną nakrętką. Do obsługi klucza nie jest wymagane narzędzie, ale należy upewnić się, że mechanizm samopowrotny działa swobodnie. W przypadku łączenia z korpusami stykowymi (nie wchodzą w skład główki) zaleca się stosowanie oryginalnych adapterów Harmony XB4 i dokręcanie ich z momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia styków – informacje zawiera karta katalogowa kompletnego przełącznika.

FAQ

• Jakie środki ostrożności należy zachować przy montażu? Przed montażem obowiązkowo odłącz napięcie. Prace wykonuje osoba z uprawnieniami SEP. Nie przekraczać dopuszczalnych wartości obciążenia styków w kompletnym przełączniku.
• Czy główka ZB4BG1 jest podświetlana? Główka nie ma własnego źródła światła. Do sygnalizacji świetlnej należy stosować dedykowane moduły LED z gamy Harmony XB4 (sprzedawane oddzielnie).
• Jaki stopień ochrony ma ten produkt – IP66, IP67 czy IP69K? Główka spełnia wszystkie wymienione stopnie ochrony: IP66, IP67, IP69 oraz IP69K (odporność na strumienie wody pod wysokim ciśnieniem). Oznacza to, że nadaje się do mycia parą wodną i pracy w pyłochłonnych środowiskach.
