Główka przełącznika 2 pozycyjnego z samopowrotem LED zielona metalowa Harmony XB4 | ZB4BK1433 Schneider Electric

Opis i Kluczowe Cechy

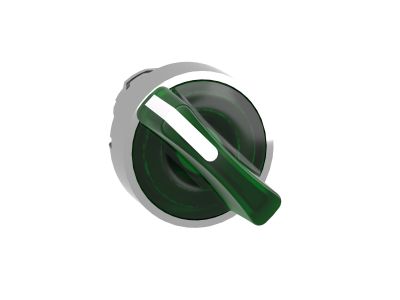

Główka przełącznika 2-pozycyjnego z samopowrotem z serii Harmony XB4 firmy Schneider Electric, oznaczona symbolem ZB4BK1433, to element czołowy przeznaczony do montażu na korpusach przełączników wyboru o otworze 22 mm. Wyposażona w zintegrowaną zieloną diodę LED oraz metalową chromowaną ramkę, zapewnia wytrzymałość mechaniczną i wyraźną sygnalizację stanu pracy. Stopień ochrony IP69K gwarantuje odporność na kurz, wodę pod wysokim ciśnieniem i uderzenia, co czyni ją idealnym rozwiązaniem w wymagających środowiskach przemysłowych.

• Zintegrowana zielona dioda LED: zapewnia czytelną sygnalizację stanu załączenia, widoczną nawet w słabo oświetlonych pomieszczeniach, co zwiększa bezpieczeństwo operatora.
• Metalowa chromowana ramka: odporna na uderzenia i wibracje, przedłuża żywotność w trudnych warunkach mechanicznych, typowych dla przemysłu ciężkiego.
• Stopień ochrony IP69K: gwarantuje szczelność przed strumieniami wody pod wysokim ciśnieniem i wysoką temperaturą – sprawdza się w aplikacjach wymagających częstego mycia, np. w przemyśle spożywczym.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie w skrajnych warunkach klimatycznych, zarówno na mrozie, jak i w gorących halach produkcyjnych.
• Standardowy otwór montażowy 22 mm: kompatybilność z istniejącymi panelami sterowniczymi i korpusami Harmony XB4, co ułatwia modernizację i serwis.
• Samopowrót z pozycji 2 do 1 (sprężyna powrotna): automatyczny powrót do pozycji spoczynkowej po zwolnieniu pokrętła, zwiększa ergonomię i bezpieczeństwo obsługi.

Zgodność z Normami

Główka przełącznika ZB4BK1433 spełnia wymagania międzynarodowych norm i posiada certyfikaty potwierdzające jej odporność na działanie środowiska. Deklarowane stopnie ochrony to IP66, IP67, IP69 oraz IP69K, a także NEMA Typ 4X. Produkt posiada certyfikację morską, co gwarantuje odporność na korozję i wilgoć w zastosowaniach offshore.

Zastosowanie

Główka przełącznika 2-pozycyjnego z samopowrotem i podświetleniem LED znajduje zastosowanie w panelach sterowniczych, maszynach przemysłowych oraz systemach automatyki budynkowej, gdzie wymagane jest niezawodne przełączanie z wizualną informacją zwrotną.

• Sterowanie maszynami w przemyśle spożywczym, napojów i chemicznym, gdzie wymagana jest odporność na agresywne mycie.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w centralach sterowniczych i szafach rozdzielczych.
• Zastosowania w transporcie i pojazdach specjalnych, gdzie występują wibracje i ekstremalne temperatury.
• Instalacje zewnętrzne oraz w strefach mokrych, dzięki wysokiej szczelności IP69K i odporności na promieniowanie UV (metalowa ramka).

Wskazówki Montażowe

Montaż główki przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Główkę należy zamontować na korpusie przełącznika wyboru Harmony XB4 poprzez otwór w panelu o średnicy 22 mm. Moment dokręcania pierścienia mocującego oraz przekrój przewodów przyłączeniowych muszą być zgodne z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie upewnij się, że obwód jest odłączony od napięcia.

FAQ

• Czy dioda LED jest wbudowana i czy można ją wymienić? Dioda LED jest zintegrowana w główce i nie przewidziano jej wymiany. Zaprojektowano ją na cały okres eksploatacji produktu, zapewniając niezawodne podświetlenie.
• Jaki stopień ochrony ma ta główka przełącznika? Produkt posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K (odporność na strumienie wody pod wysokim ciśnieniem i wysoką temperaturę) oraz NEMA Typ 4X, co czyni go odpowiednim do pracy w warunkach dużego zapylenia, wilgoci i mycia ciśnieniowego.
• Jaki jest tryb pracy przełącznika – czy ma samopowrót? Główka jest 2-pozycyjna z samopowrotem: po wychyleniu pokrętła w prawo i jego zwolnieniu sprężyna powrotna automatycznie wraca do pozycji lewej (spoczynkowej). Dzięki temu przełącznik pracuje w trybie chwilowym (monostabilnym), idealnym do sterowania impulsami.
