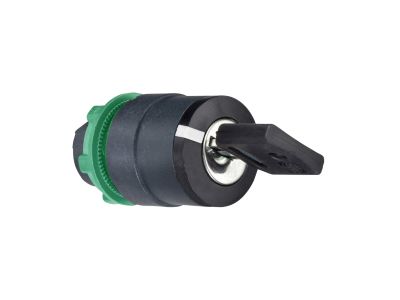

Główka przełącznika 2 pozycyjnego z kluczem nr 520e plastikowa Harmony XB5 | ZB5AG214 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika z kluczem Schneider Electric Harmony XB5 (symbol ZB5AG214) to dwupozycyjny element sterowniczy montowany w otworze 22 mm. Wyposażona w mechanizm zatrzymania z wyciągnięciem klucza w lewej i prawej pozycji, zapewnia fizyczne zabezpieczenie przed nieautoryzowaną zmianą stanu. Plastikowa ramka gwarantuje dobrą izolację elektryczną i odporność na wiele środków chemicznych, a wysoka szczelność IP66/IP66K umożliwia pracę w trudnych warunkach przemysłowych. Szeroki zakres temperatur od -40°C do 70°C pozwala na stosowanie zarówno w chłodniach, jak i w gorących halach produkcyjnych.

• 2 pozycje z wyciągnięciem klucza: Klucz można wyjąć tylko w skrajnych położeniach (lewa i prawa), co uniemożliwia przypadkowe przestawienie i zapewnia bezpieczeństwo procesu.
• Stopień ochrony IP66 / IP66K: Pełna odporność na kurz, silne strumienie wody i czyszczenie pod wysokim ciśnieniem – idealne do mycia w przemyśle spożywczym i chemicznym.
• Zakres temperatur -40°C do 70°C: Pracuje bezawaryjnie w ekstremalnych warunkach klimatycznych – od mroźnych magazynów po gorące strefy produkcyjne.
• Plastikowa ramka 22 mm: Lekka, odporna na korozję i izolująca elektrycznie – ułatwia montaż w panelach sterowniczych z istniejącymi otworami standardu 22 mm.
• Modułowa konstrukcja Harmony XB5: Możliwość łatwej rozbudowy i wymiany elementów stykowych, lamp czy blokad – serwisowanie bez konieczności demontażu całego panelu.

Zgodność z Normami

Główka przełącznika ZB5AG214 jest zgodna z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Producent Schneider Electric gwarantuje, że produkt spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Dokładne numery norm dostępne są w karcie katalogowej produktu.

Zastosowanie

Przełącznik z kluczem znajduje zastosowanie wszędzie tam, gdzie konieczne jest ograniczenie dostępu do określonych funkcji maszyny lub linii technologicznej. Sprawdza się w systemach bezpieczeństwa, sterowaniu trybami pracy oraz w automatyce budynkowej.

• Blokada rozruchu / zatrzymania maszyny – tylko operator z kluczem może przełączać między trybem pracy a konserwacyjnym.
• Sterowanie sekwencją procesów w instalacjach przemysłowych (np. zmiana produktu, przełączanie linii pakujących).
• Autoryzowany wybór źródła zasilania w rozdzielniach lub szafach sterowniczych.
• Zdalne przełączanie trybów w systemach HVAC, bramach czy barierach – odporność na warunki atmosferyczne.

Wskazówki Montażowe

Montaż i wymiana główki przełącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Element mocuje się w otworze panelu o średnicy 22 mm na szynie lub płycie montażowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac upewnij się, że kluczyk jest w pozycji neutralnej (jeśli dotyczy) i zabezpiecz miejsce pracy przed przypadkowym załączeniem.

FAQ

• Czy główka posiada podświetlenie? Nie – wersja ZB5AG214 to wyłącznie główka przełącznika bez elementów świetlnych. Do sygnalizacji można dobrać osobną lampkę LED z serii Harmony XB5.
• Jaki jest stopień ochrony tego produktu? Główka ma stopień ochrony IP66 oraz IP66K, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody i myciem pod ciśnieniem.
• Jaki tryb pracy mają styki w tej główce? Główka przełącznika ZB5AG214 nie zawiera żadnych styków – jest to element przedni (operator). Tryb pracy (NO/NC) oraz parametry prądowe zależą od dobranego modułu stykowego (np. ZBE101, ZBE102).
