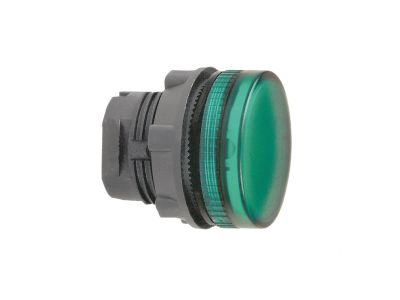

Główka lampki sygnalizacyjnej zielona LED plastikowa Harmony XB5 | ZB5AV033S Schneider Electric

Opis i Kluczowe Cechy

Główka lampki sygnalizacyjnej Schneider Electric Harmony XB5 (symbol ZB5AV033S) to gotowy do montażu element sygnalizacyjny z wbudowaną diodą LED w kolorze zielonym. Wykonana z wytrzymałego plastiku, odporna na uderzenia, pył, wodę i wibracje. Stopień ochrony IP66 pozwala na pracę w najtrudniejszych warunkach przemysłowych. Dzięki szerokiemu zakresowi temperatur (-40°C do 70°C) sprawdza się w zróżnicowanych klimatycznie instalacjach. Kompatybilna z otworami montażowymi 22 mm i modułową konstrukcją serii Harmony.

• Wbudowana dioda LED: gotowe źródło światła – nie wymaga wymiany ani dodatkowego zasilania zewnętrznego; kompaktowa konstrukcja zapewnia bezobsługową sygnalizację przez cały okres eksploatacji.
• Stopień ochrony IP66: całkowita odporność na kurz i silne strumienie wody – idealna do mycia, pracy na zewnątrz i w środowiskach o dużej wilgotności.
• Zakres temperatur -40°C do 70°C: stabilna praca zarówno w mroźnych halach, jak i w gorących pomieszczeniach produkcyjnych.
• Plastikowa ramka: doskonała izolacja elektryczna i odporność na wiele środków chemicznych; lekka konstrukcja ułatwia montaż nawet w ciasnych panelach.
• Modułowa konstrukcja 22 mm: pasuje do standardowych otworów i całej gamy przycisków, przełączników oraz lamp Harmony XB5 – łatwa rozbudowa i serwis.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja zgodna z wytycznymi dotyczącymi aparatury sterowniczej i sygnalizacyjnej w przemyśle. Stopień ochrony IP66 potwierdzony badaniami laboratoryjnymi.

Zastosowanie

Główka lampki sygnalizacyjnej przeznaczona jest do wizualizacji stanów pracy maszyn i urządzeń w systemach sterowania. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz na pulpitach operatorskich.

• Sygnalizacja załączenia/wyłączenia silników, pomp, wentylatorów i innych odbiorników.
• Wskazywanie alarmów i błędów w maszynach produkcyjnych oraz liniach montażowych.
• Informowanie o stanie procesów technologicznych (np. gotowość, praca, zakończenie cyklu).
• Automatyka budynkowa – sygnalizacja stanu instalacji HVAC, oświetlenia awaryjnego lub systemów BMS.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główkę należy osadzić w otworze o średnicy 22 mm w panelu lub płycie czołowej szafy. Dokręcanie elementów mocujących – zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego diody (zgodnie z kartą katalogową kompletnej lampki). Po zamontowaniu sprawdzić szczelność pierścienia uszczelniającego.

FAQ

• Czy lampka wymaga zewnętrznego źródła światła lub osobnego modułu LED? Nie. Główka ZB5AV033S zawiera wbudowaną diodę LED w kolorze zielonym – po podłączeniu do odpowiedniego napięcia (zgodnego z zastosowanym korpusem lampki) świeci samodzielnie.
• Jaki jest stopień ochrony tej główki? IP66 – całkowita ochrona przed pyłem oraz przed silnymi strumieniami wody, co umożliwia stosowanie w trudnych warunkach przemysłowych i na zewnątrz.
• Czy główka pasuje do istniejących przycisków i lamp Harmony XB5? Tak. Standardowy otwór montażowy 22 mm oraz modułowa konstrukcja serii Harmony gwarantują kompatybilność z korpusami, blokami stykowymi i innymi elementami tej rodziny.
