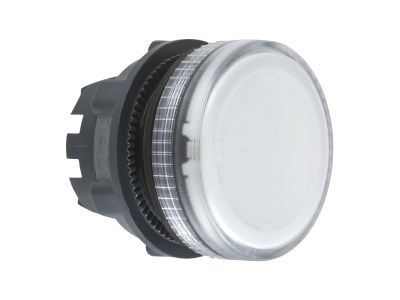

Główka lampki sygnalizacyjnej bezbarwna plastikowa Harmony XB5 | ZB5AV07 Schneider Electric

Opis i Kluczowe Cechy

Główka lampki sygnalizacyjnej Schneider Electric Harmony XB5, symbol ZB5AV07, to bezbarwna, plastikowa głowica przeznaczona do lampy pilotowej z podstawą BA9s. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur roboczych (-40°C do +70°C) zapewnia niezawodną sygnalizację w trudnych warunkach przemysłowych. Przystosowana do otworów montażowych 22 mm, ułatwia integrację z istniejącymi panelami sterowania.

• Bezbarwna soczewka: Umożliwia wyraźną wizualizację stanu maszyny – kolor świecenia zależy od źródła światła (np. żarówki LED lub żarówki BA9s), co pozwala na łatwą interpretację sygnałów.
• Plastikowa ramka: Zapewnia dobrą odporność na środki chemiczne oraz izolację elektryczną, co zwiększa bezpieczeństwo i trwałość w agresywnym środowisku.
• Stopień ochrony IP66: Odporność na pył i strumienie wody – idealna do pracy w wilgotnych, zapylonych halach produkcyjnych, na zewnątrz lub w przemyśle spożywczym.
• Szeroki zakres temperatur (-40°C do 70°C): Umożliwia stosowanie w ekstremalnych warunkach klimatycznych, od mroźnych magazynów po gorące strefy przemysłowe.
• Modularna konstrukcja i montaż w otworze 22 mm: Ułatwia szybki montaż, serwisowanie i modyfikacje, nawet po instalacji, bez konieczności demontażu całego panelu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Stopień ochrony IP66 jest zgodny z międzynarodowym standardem dla obudów. Główka została zaprojektowana do pracy w standardowych otworach montażowych 22 mm, co zapewnia kompatybilność z wieloma systemami sterowania.

Zastosowanie

Główka lampki sygnalizacyjnej ZB5AV07 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest wizualna informacja o stanie pracy maszyn, procesów lub linii produkcyjnych.

• Sygnalizacja pracy silników, pomp, wentylatorów w szafach sterowniczych i na panelach operatorskich.
• Wskazywanie stanów awaryjnych (alarm, przegrzanie, zadziałanie zabezpieczeń) w instalacjach przemysłowych i komercyjnych.
• Monitorowanie procesów w automatyce budynkowej, np. sygnalizacja załączenia oświetlenia awaryjnego lub pracy systemów HVAC.
• Informacja o stanie zasilania lub trybie pracy w maszynach pakujących, sortujących i montażowych.

Wskazówki Montażowe

Montaż i podłączenie główki lampki sygnalizacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Główkę montuje się w otworze o średnicy 22 mm na panelu lub szafie sterowniczej. Dokręcać należy zgodnie z dokumentacją producenta (moment dokręcania podany w karcie produktu). Przekrój przewodów do źródła światła (podstawa BA9s) należy dobrać do prądu żarówki – zaleca się stosowanie przewodów o odpowiedniej wytrzymałości prądowej i izolacji. Po zamontowaniu sprawdzić szczelność uszczelki, aby zachować stopień ochrony IP66.

FAQ

• Czy główka jest podświetlona? Czy ma wbudowane LED? Nie, główka ZB5AV07 nie zawiera źródła światła. Jest to bezbarwna soczewka z podstawą BA9s, do której należy dobrać odpowiednią żarówkę (np. LED, neonową) o trzonku BA9s. Kolor świecenia zależy od wybranej żarówki.
• Jaki stopień ochrony ma ten produkt? Główka posiada stopień ochrony IP66, co oznacza odporność na kurz (pyłoszczelność) oraz silne strumienie wody, w tym mycie ciśnieniowe. Nadaje się do stosowania w trudnych warunkach zewnętrznych i przemysłowych.
• Czy mogę użyć tej główki z innymi modułami Harmony XB5? Tak, główka jest częścią modułowego systemu Harmony XB5. Można ją łączyć z różnymi podstawami (także do lamp pilotowych), przyciskami, przełącznikami itp., pod warunkiem zachowania standardowego otworu montażowego 22 mm.
