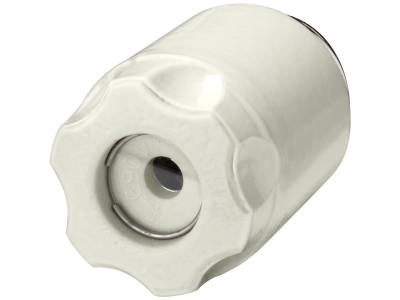

DIAZED główka bezpiecznikowa DIII 63 A AC 690 V DC 600 V ceramika | 5SH1170 Siemens

Alternatywny kod produktu: 5SH1170

Opis i Kluczowe Cechy

Główka bezpiecznikowa DIAZED DIII 5SH1170 firmy Siemens to element wykonawczy systemu bezpiecznikowego SENTRON, przeznaczony do pracy z wkładkami topikowymi DIII. Zaprojektowana dla prądu znamionowego 63 A oraz napięcia AC 690 V / DC 600 V, zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć w trudnych warunkach przemysłowych i rozdzielnicowych. Ceramiczna obudowa gwarantuje wysoką odporność termiczną i mechaniczną.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, z dużym zapasem trwałości w przypadku zwarć.
• Napięcie AC 690 V / DC 600 V: Dopuszczona do zastosowań zarówno w sieciach prądu przemiennego, jak i stałego – uniwersalność w instalacjach przemysłowych.
• Ceramiczna obudowa: Odporna na wysokie temperatury powstające podczas wyłączania zwarć oraz na oddziaływanie łuku elektrycznego.
• System DIAZED DIII: Kompatybilna z wkładkami bezpiecznikowymi o wielkości DIII – łatwa wymiana i standaryzacja w rozdzielnicach.
• Wieloletnia sprawdzona jakość Siemens: Produkowana od 1906 roku, zaufana przez instalatorów na całym świecie.

Zgodność z Normami

Główka bezpiecznikowa 5SH1170 jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Przeznaczona do stosowania w instalacjach niskiego napięcia, zarówno przemysłowych, jak i domowych, zgodnie z wytycznymi producenta.

Zastosowanie

Główka DIAZED DIII to kluczowy element w systemach ochrony odbiorników i linii przed skutkami przeciążeń i zwarć. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i użyteczności publicznej.
• Rozdzielniach przemysłowych, gdzie wymagana jest wysoka obciążalność prądowa i napięciowa.
• Instalacjach domowych – jako część systemu bezpiecznikowego dla obwodów o podwyższonym zapotrzebowaniu na moc.
• Zabezpieczaniu obwodów prądu stałego (DC) w instalacjach fotowoltaicznych lub zasilania awaryjnego (zgodnie z parametrami).

Wskazówki Montażowe

Montaż główki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Główkę wkręca się w odpowiedni cokół DIAZED DIII (np. 5SH1150). Moment dokręcania oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Po instalacji sprawdzić poprawność osadzenia wkładki bezpiecznikowej.

FAQ

• Jaki jest materiał obudowy główki DIAZED DIII 5SH1170? Obudowa wykonana jest z ceramiki, co zapewnia wysoką odporność termiczną i mechaniczną podczas pracy w warunkach zwarciowych.
• Czy główka nadaje się do pracy w obwodach prądu stałego? Tak – producent podaje napięcie znamionowe DC 600 V, co umożliwia zastosowanie w instalacjach stałoprądowych, np. w systemach fotowoltaicznych.
• Z jakimi wkładkami bezpiecznikowymi współpracuje ten model? Główka jest przeznaczona do wkładek topikowych o rozmiarze DIII (średnica 27 mm, długość ok. 67 mm), dostępnych w klasach gG, aM itp., o maksymalnym prądzie 63 A.
