Główka bezpiecznikowa DIAZED DII 25 A AC DC 500 V materiał izolacyjny z otworem kontrolnym | 5SH1221 Siemens

Alternatywny kod produktu: 5SH1221

Opis i Kluczowe Cechy

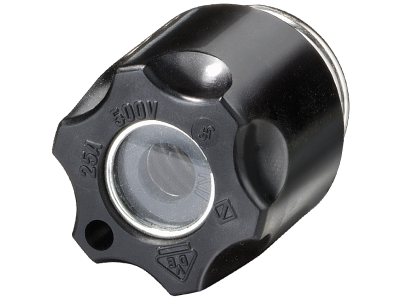

Główka bezpiecznikowa DIAZED DII 5SH1221 firmy Siemens to element systemu ochrony instalacji elektrycznej SENTRON, przeznaczony do bezpiecznego montażu wkładek bezpiecznikowych. Zaprojektowana na prąd znamionowy 25 A i napięcie 500 V AC/DC, wykonana z materiału izolacyjnego z otworem kontrolnym, umożliwia skuteczną ochronę odbiorników i przewodów przed skutkami przeciążeń i zwarć. Główka pasuje do standardowych cokołów DIAZED DII i znajduje zastosowanie zarówno w rozdzielnicach przemysłowych, jak i domowych.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 25 A, eliminując ryzyko przegrzania styków i przewodów podczas normalnej pracy oraz w stanach awaryjnych.
• Napięcie 500 V AC/DC: Uniwersalność zastosowania w sieciach prądu przemiennego i stałego, co pozwala na montaż w różnych typach instalacji – od domowych po przemysłowe.
• Otwór kontrolny w izolacji: Umożliwia szybki wzrokowy przegląd stanu wkładki bezpiecznikowej bez demontażu główki, zwiększając wygodę diagnostyki.
• Materiał izolacyjny: Trwałe tworzywo izolacyjne podnosi poziom bezpieczeństwa personelu przez skuteczną odseparowanie części czynnych od otoczenia.
• Kompatybilność z systemem DIAZED DII: Główka jest dopasowana do standardowych cokołów i wkładek DIAZED DII, co ułatwia rozbudowę i wymianę w istniejącej rozdzielnicy.

Zgodność z Normami

Główka bezpiecznikowa 5SH1221 jest zgodna z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z wymogami standardu DIN dla systemów bezpiecznikowych DIAZED, co gwarantuje niezawodność i powtarzalność parametrów w instalacjach elektrycznych.

Zastosowanie

Główka DIAZED DII stanowi niezbędny element ochrony obwodów przed przeciążeniem i zwarciem. Dzięki uniwersalnym parametrom prądowo-napięciowym sprawdza się w wielu scenariuszach instalacyjnych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych oraz użyteczności publicznej.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, gdzie wymagana jest duża pewność wyłączania.
• Ochrona linii zasilających odbiorniki stałe (np. sterowniki PLC, zasilacze) w instalacjach sterowania i automatyki budynkowej.
• Realizacja punktów zabezpieczeniowych w starszych instalacjach modernizowanych, które opierają się na systemie DIAZED.

Wskazówki Montażowe

Montaż główki bezpiecznikowej DIAZED DII może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia w rozdzielnicy. Główkę należy wkręcić w cokół bezpiecznikowy systemu DIAZED DII. Moment dokręcania oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed włożeniem wkładki bezpiecznikowej zaleca się sprawdzenie stanu otworu kontrolnego. Zawsze stosuj odpowiednie środki ochrony osobistej (np. rękawice izolacyjne).

FAQ

• Do jakich wkładek bezpiecznikowych pasuje ta główka? Główka 5SH1221 jest przeznaczona do wkładek bezpiecznikowych DIAZED DII o prądzie znamionowym do 25 A (zgodnie z oznaczeniem na główce). Należy zawsze dobierać wkładkę o odpowiedniej charakterystyce i prądzie bezpiecznika.
• Jaki jest stopień ochrony główki? Stopień ochrony nie został podany w specyfikacji produktu. Dla aparatury montowanej w rozdzielnicy przyjmuje się zazwyczaj ochronę przed ciałami stałymi (IP20). W przypadku pracy w środowisku zapylonym lub wilgotnym konieczne jest zastosowanie dodatkowej obudowy.
• Czy mogę stosować tę główkę zarówno w sieci AC, jak i DC? Tak. Dane techniczne produktu określają napięcie znamionowe 500 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu główka nadaje się do ochrony obwodów fotowoltaicznych, akumulatorów i innych instalacji DC.
