Nasadka wkręcana D NDZ E16 500 V 25 A z materiału formowanego | 5SH1112 Siemens

Alternatywny kod produktu: 5SH1112

Opis i Kluczowe Cechy

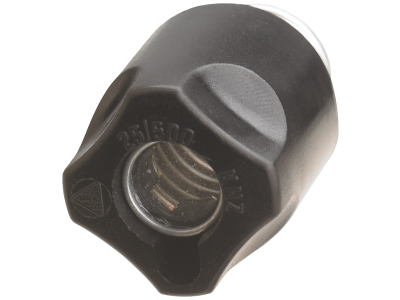

Nasadka wkręcana D NDZ E16 (symbol 5SH1112) firmy Siemens to element systemów bezpiecznikowych NEOZED i DIAZED, przeznaczona do montażu w technice rozdzielnicowej i rozdzielniach przemysłowych. Wykonana z wytrzymałego materiału formowanego, zapewnia dobrą izolację i odporność mechaniczną. Zaprojektowana na napięcie 500 V i prąd 25 A, gwarantuje bezpieczne odłączanie i pewność działania w obwodach o znacznym obciążeniu.

• Napięcie znamionowe 500 V: Umożliwia bezpieczną pracę w instalacjach o podwyższonym napięciu roboczym, bez ryzyka przebicia izolacji.
• Prąd znamionowy 25 A: Odpowiednia do zabezpieczania obwodów o średnim obciążeniu, np. w rozdzielnicach przemysłowych i domowych, zapewniając skuteczną ochronę przeciążeniową i zwarciową.
• Materiał formowany: Trwała i odporna na wpływy środowiska konstrukcja – wysoka izolacyjność elektryczna oraz odporność na starzenie i wilgoć.
• Typ gwintu E16: Kompatybilność z wkładkami bezpiecznikowymi NEOZED i DIAZED o tej samej średnicy – łatwy i szybki montaż bez potrzeby stosowania dodatkowych adapterów.
• Konstrukcja wkręcana: Prosta wymiana wkładek bezpiecznikowych bez narzędzi, co skraca czas obsługi i podnosi wygodę użytkowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników instalacyjnych oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Przeznaczony do stosowania w systemach rozdzielczych zgodnie z przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Nasadka wkręcana 5SH1112 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa w oparciu o system NEOZED lub DIAZED.

• Technika rozdzielnicowa – w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych i komercyjnych.
• Rozdzielnie przemysłowe – ochrona linii zasilających maszyny i urządzenia o prądzie do 25 A.
• Instalacje domowe – zabezpieczenie obwodów odbiorczych w budownictwie mieszkaniowym, obsługiwane przez osoby nieprzeszkolone (zgodnie z przeznaczeniem systemów NEOZED/DIAZED).
• Systemy dystrybucji energii – jako element wyposażenia dodatkowego zapewniający elastyczność w doborze zabezpieczeń.

Wskazówki Montażowe

Montaż i wymiana nasadki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Nasadkę wkręca się w cokół bezpiecznikowy zgodnie z kierunkiem gwintu – nie stosuj nadmiernej siły. Moment dokręcania oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy nasadka 5SH1112 pasuje do wszystkich cokołów NEOZED/DIAZED? Jest przeznaczona do systemów NEOZED i DIAZED z gwintem E16 – sprawdź zgodność średnicy wkładki i cokołu. W razie wątpliwości skonsultuj się z dokumentacją techniczną Siemens.
• Jaki stopień ochrony ma ta nasadka? W dostarczonych danych nie podano stopnia IP. W standardowych zastosowaniach wewnątrz rozdzielnic aparatura modułowa ma zazwyczaj IP20 – zalecamy montaż w obudowie o odpowiedniej szczelności.
• Czy materiał formowany jest odporny na wysokie temperatury? Materiał formowany użyty w nasadce charakteryzuje się dobrą odpornością termiczną w zakresie pracy bezpieczników. Unikaj jednak montażu w bezpośrednim sąsiedztwie źródeł ciepła przekraczających dopuszczalne temperatury otoczenia.
