Głowica zimnokurczliwa wnętrzowa na żyłę aluminiową i miedzianą 25-240mm2 12/20kV 3xITK224 71589 | 3xITK224 Nexans

Opis i Kluczowe Cechy

Głowica zimnokurczliwa wnętrzowa typu 3xITK224 marki Nexans to zaawansowane rozwiązanie przeznaczone do zakańczania jednożyłowych kabli o izolacji polimerowej (XLPE, EPR). Dzięki uniwersalnej konstrukcji, zestaw ten pozwala na bezpieczną pracę z żyłami roboczymi wykonanymi zarówno z aluminium, jak i miedzi, o szerokim zakresie przekrojów znamionowych od 25 mm² do 240 mm². Zastosowanie technologii zimnokurczliwej eliminuje konieczność użycia palnika gazowego, co znacząco podnosi bezpieczeństwo pracy w strefach zagrożonych wybuchem lub w ciasnych przestrzeniach rozdzielnic.

• Szeroki zakres napięć: Urządzenie jest dedykowane do systemów o napięciu znamionowym 12/20 kV (Umax do 24 kV).
• Technologia zimnokurczliwa: Prefabrykowany korpus silikonowy rozciągnięty na usuwalnej spirali gwarantuje stały docisk promieniowy, co minimalizuje ryzyko wystąpienia wyładowań niezupełnych.
• Zintegrowane sterowanie polem: Wewnątrz korpusu znajduje się warstwa sterująca polem elektrycznym, co zapewnia optymalny rozkład naprężeń dielektrycznych na końcówce kabla.
• Odporność materiałowa: Wysokiej jakości silikon charakteryzuje się doskonałą odpornością na prądy pełzające oraz promieniowanie UV, co wydłuża żywotność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje niezawodność w krytycznych węzłach energetycznych. Głowice Nexans z serii ITK spełniają wymagania normy CENELEC HD 629.1, która określa procedury badawcze dla osprzętu kablowego na napięcia średnie. Dzięki temu inżynierowie i projektanci mają pewność, że system zachowa ciągłość pracy nawet przy krótkotrwałych przeciążeniach termicznych.

Zastosowanie

Głowica 3xITK224 jest przeznaczona do zastosowań wnętrzowych. Idealnie sprawdza się w:

• Rozdzielnicach średniego napięcia w izolacji powietrznej (AIS).
• Transformatorach suchych i olejowych wyposażonych w tradycyjne przepusty porcelanowe lub kompozytowe.
• Przyłączach silników wysokiego napięcia w zakładach przemysłowych.
• Farmach fotowoltaicznych i wiatrowych przy łączeniu kabli SN z aparaturą rozdzielczą.

Wskazówki Montażowe

Montaż głowicy zimnokurczliwej wymaga precyzji i przestrzegania instrukcji producenta. Przed rozpoczęciem prac należy upewnić się, że kabel jest odpowiednio przygotowany – ekran półprzewodzący musi być usunięty zgodnie z wymiarowaniem podanym w dokumentacji. Kluczowe kroki obejmują:

• Oczyszczenie izolacji: Należy użyć dedykowanych chusteczek czyszczących, aby usunąć wszelkie pozostałości grafitu lub zanieczyszczeń.
• Pozycjonowanie: Nasunięcie głowicy na przygotowany koniec żyły i płynne usuwanie spirali nośnej, zaczynając od górnej części głowicy.
• Uszczelnienie: Zastosowanie mas uszczelniających w miejscach wyjścia uziemienia oraz przy końcówce kablowej, aby zapobiec wnikaniu wilgoci.
• Moment dokręcania: W przypadku stosowania śrubowych końcówek kablowych, należy użyć klucza dynamometrycznego lub doprowadzić do zerwania łbów śrub zgodnie z technologią producenta.

FAQ

Czy zestaw zawiera końcówki kablowe?
Standardowy zestaw 3xITK224 skupia się na elementach izolacyjnych i sterujących. Dobór końcówek (prasowanych lub śrubowych) zależy od specyfiki projektu i rodzaju żyły kabla.

Czy głowicę można montować na zewnątrz?

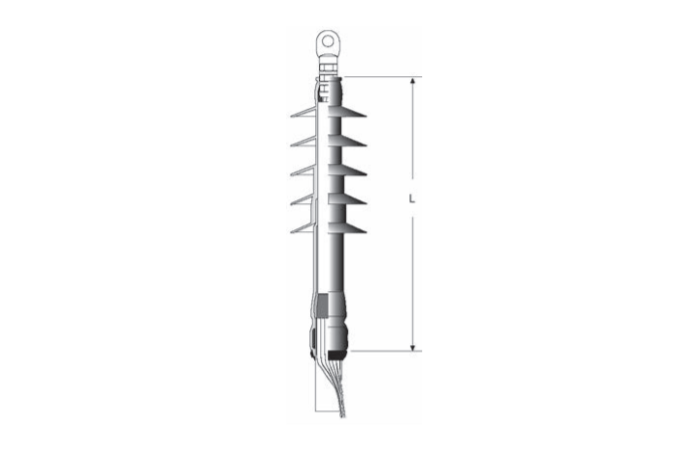

Model ITK jest dedykowany do pracy wewnątrz pomieszczeń. Do zastosowań napowietrznych należy wybrać serię OTK, która posiada dodatkowe klosze wydłużające drogę upływu.

Jaki jest okres przydatności do montażu?
Produkty zimnokurczliwe mają określony termin przydatności (zazwyczaj 2-3 lata od daty produkcji), wynikający z charakterystyki elastycznej silikonu rozciągniętego na spirali. Należy to zweryfikować na etykiecie opakowania przed montażem.
