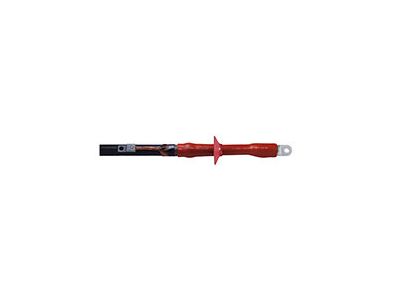

Głowica wnętrzowa termokurczliwa typu CHESK-I 24kV 25-95mm2 do kabli 1-żyłowych do 36kV,z końc śrub | 309522 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa CHESK-I 24 kV (symbol 309522) to kompletny zestaw na trzy fazy, przeznaczony do kabli 1-żyłowych o przekroju 25–95 mm² i napięciu znamionowym do 36 kV. Dzięki technologii termokurczliwej oraz wyposażeniu w końcówki śrubowe zapewnia szczelne i trwałe zakończenie kabli w sieciach średniego napięcia, ułatwiając montaż i eksploatację w rozdzielnicach wnętrzowych.

• Napięcie znamionowe 24 kV: gwarantuje bezpieczną izolację w sieciach średniego napięcia, zgodnie z przeznaczeniem do kabli 1-żyłowych o napięciu do 36 kV.
• Zakres przekrojów 25–95 mm²: uniwersalność dopasowania do najczęściej stosowanych żył kablowych, bez konieczności zamawiania różnych wariantów.
• Końcówki śrubowe w zestawie: umożliwiają szybkie i pewne przyłączenie przewodów odpływowych bez potrzeby stosowania dodatkowych łączników.
• Zestaw kompletny na 3 fazy: zawiera wszystkie elementy potrzebne do wykonania jednej głowicy trójfazowej, co skraca czas montażu i minimalizuje ryzyko braków.
• Termokurczliwa izolacja: po skurczeniu tworzy jednolitą, szczelną powłokę odporną na wilgoć i czynniki środowiskowe, wydłużając żywotność połączenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami obowiązującymi dla osprzętu kablowego średniego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Głowica wnętrzowa CHESK-I przeznaczona jest do zakańczania kabli elektroenergetycznych 1-żyłowych w sieciach SN, instalowanych wewnątrz budynków i rozdzielnic. Sprawdza się w następujących scenariuszach:

• Zakończenie kabli w rozdzielnicach średniego napięcia (SN) w stacjach transformatorowych i rozdzielniach przemysłowych.
• Przyłączenie kabli do transformatorów, wyłączników i odłączników w obiektach komercyjnych i użyteczności publicznej.
• Modernizacja lub remont istniejących linii kablowych SN wymagających wymiany głowic na nowe, termokurczliwe.
• Budowa nowych instalacji elektroenergetycznych w zakładach produkcyjnych, centrach danych i infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac pod napięciem w sieciach SN. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (odizolowanie, ukształtowanie ekranu) oraz proces termokurczenia wykonać zgodnie z dokumentacją producenta. Używać źródła ciepła o odpowiedniej temperaturze (np. opalarka z regulacją). Końcówki śrubowe dokręcać momentem podanym w instrukcji. Przekroje przewodów odpływowych dobierać do prądów obciążenia kabla. Po zakończeniu montażu sprawdzić poprawność wykonania (brak pęcherzy, szczelność).

FAQ

• Czy głowica może być stosowana na zewnątrz? Głowica typu CHESK-I jest przeznaczona do montażu wnętrzowego (wewnątrz budynków, w suchych pomieszczeniach). Do zastosowań zewnętrznych należy wybrać głowicę napowietrzną.
• Jaki jest zakres przekrojów kabli dla tego modelu? Zakres przewodów miedzianych lub aluminiowych wynosi od 25 mm² do 95 mm². Należy upewnić się, że średnica żyły mieści się w zakresie podanym w instrukcji.
• Konieczne jest stosowanie rękawic izolacyjnych podczas montażu? Tak – ze względu na pracę z kablem SN oraz konieczność odizolowania żył, zawsze należy używać rękawic i narzędzi izolowanych oraz przestrzegać zasad bezpieczeństwa.
