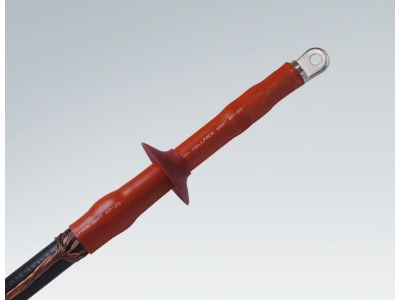

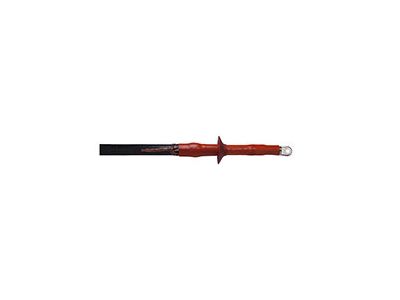

Głowica wnętrzowa termokurczliwa, typ CHE-I 12kV 25-95mm2 do kabli 1-żyłowych do 36kV | 193416 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa typu CHE-I o indeksie 193416 przeznaczona jest do kabli 1-żyłowych o izolacji z tworzyw sztucznych. Zaprojektowana na napięcie 12 kV, umożliwia pracę w sieciach średniego napięcia do 36 kV. Obejmuje zakres przekrojów żyły roboczej 25–95 mm², co zapewnia elastyczność przy doborze do różnych przekrojów kabli. Konstrukcja głowicy przystosowana jest do kabli z ekranem grafityzowanym, wytłaczanym lub zdzieralnym oraz z żyłą powrotną wykonaną z drutów lub taśm miedzianych.

• Napięcie znamionowe 12 kV (do 36 kV): gwarantuje bezpieczną i niezawodną pracę w sieciach średniego napięcia typowych dla rozdzielnic wnętrzowych.
• Zakres przekrojów 25–95 mm²: uniwersalność montażowa – jedna głowica obsługuje popularne przekroje kabli, redukując potrzebę magazynowania wielu wariantów.
• Kompatybilność z różnymi typami ekranu: współpracuje z ekranami grafityzowanymi, wytłaczanymi i zdzieralnymi, co zwiększa swobodę doboru kabla do istniejącej infrastruktury.
• Żyła powrotna z drutów lub taśm miedzianych: zapewnia skuteczne odprowadzenie prądów zakłóceniowych i zachowanie ciągłości ekranowania.
• Termokurczliwa konstrukcja: szybki i powtarzalny montaż przy użyciu źródła ciepła, bez konieczności stosowania dodatkowych żywic czy taśm.

Zgodność z Normami

Głowica CHE-I spełnia wymagania europejskich norm dotyczących osprzętu kablowego średniego napięcia oraz posiada certyfikację CE. Jej konstrukcja i materiały są zgodne z obowiązującymi standardami branżowymi, co potwierdza przydatność do stosowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Głowica wnętrzowa termokurczliwa CHE-I znajduje zastosowanie w sieciach średniego napięcia (SN) w rozdzielnicach wnętrzowych, stacjach transformatorowych oraz w przemysłowych systemach zasilania.

• Zakończenie kabli 1-żyłowych w polach rozdzielnic SN (np. typu RMU, prefabrykowanych).
• Podłączanie kabli do transformatorów, dławików i aparatury łączeniowej w stacjach transformatorowych.
• Instalacje w obiektach przemysłowych wymagających niezawodnego zakończenia kabli w warunkach wnętrzowych.
• Prace modernizacyjne i rozbudowa istniejących sieci SN – uniwersalny zakres przekrojów upraszcza logistykę.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Głowica przeznaczona jest do montażu na kablu zgodnie z instrukcją producenta – skurcz termiczny uzyskuje się przez równomierne nagrzewanie (np. opalarką techniczną). Przekrój żyły i rodzaj ekranu muszą być zgodne z zakresem podanym w karcie katalogowej. Po montażu zaleca się sprawdzenie ciągłości ekranu i żyły powrotnej.

FAQ

• Czy głowica CHE-I nadaje się do kabli z ekranem z taśmy miedzianej? Tak, głowica została zaprojektowana do współpracy z żyłą powrotną z drutów lub taśm miedzianych, a także z różnymi typami ekranu na izolacji (grafityzowanym, wytłaczanym lub zdzieralnym).
• Jaki zakres przekrojów obsługuje ta głowica? Głowica obejmuje zakres przekrojów żyły roboczej od 25 mm² do 95 mm². Przed montażem należy sprawdzić, czy przekrój kabla mieści się w tym przedziale.
• Czy głowica jest przystosowana do napięcia 36 kV? Głowica ma napięcie znamionowe 12 kV, a jej konstrukcja pozwala na stosowanie w sieciach o napięciu do 36 kV – szczegóły należy zweryfikować z dokumentacją techniczną producenta.
