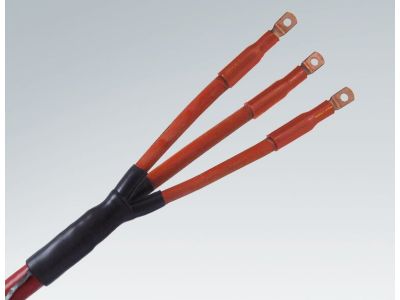

Głowica wnętrzowa termokurczliwa napowietrzna typ SEEV 16-50 / 500 do kabli trakc 1-żył 3,6/6kV | 427214 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa napowietrzna typu SEEV 16-50/500 (symbol 427214) przeznaczona do zakończenia kabli o izolacji z tworzyw sztucznych. Stosowana do kabli trakcyjnych 1-żyłowych o napięciu znamionowym 3,6/6 kV oraz do kabli 3-żyłowych bez warstwy półprzewodzącej, np. Y(A)KY, Y(A)KYFtly. Zakres przekrojów żył 16–50 mm² zapewnia szeroką kompatybilność z popularnymi typami przewodów.

• Zakres przekrojów 16–50 mm²: uniwersalność zastosowania – jedna głowica pasuje do różnych przekrojów żył, co ułatwia dobór i magazynowanie.
• Napięcie znamionowe 3,6/6 kV: bezpieczna praca w sieciach trakcyjnych i przemysłowych o podwyższonym napięciu, z zachowaniem odpowiedniej izolacji.
• Konstrukcja termokurczliwa: pewne i szczelne zakończenie kabla po podgrzaniu – eliminuje ryzyko wilgoci i uszkodzeń mechanicznych.
• Przeznaczenie do kabli bez warstwy półprzewodzącej: optymalna współpraca z izolacją z tworzyw sztucznych typu Y(A)KY, Y(A)KYFtly – bez konieczności stosowania dodatkowych elementów.
• Typ napowietrzny (wnętrzowy): montaż w suchych pomieszczeniach rozdzielnic i stacji – odporność na typowe warunki wewnętrzne.

Zgodność z Normami

Głowica SEEV 16-50/500 jest zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dotyczących osprzętu kablowego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Producent nie podał szczegółowych numerów norm – zalecamy weryfikację aktualnych przepisów lokalnych przed montażem.

Zastosowanie

Głowica termokurczliwa SEEV znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i trwałe zakończenie kabli energetycznych w sieciach średniego napięcia. Sprawdza się zarówno w obiektach trakcyjnych, jak i w typowych instalacjach przemysłowych.

• Zakończenie kabli trakcyjnych 1-żyłowych 3,6/6 kV w zasilaniu sieci kolejowych i tramwajowych.
• Montaż końcówek kabli Y(A)KY i Y(A)KYFtly w rozdzielnicach wnętrzowych – idealna do kabli 3-żyłowych bez warstwy półprzewodzącej.
• Stosowanie w stacjach transformatorowych oraz przemysłowych węzłach energetycznych, gdzie wymagana jest izolacja na napięcie 3,6/6 kV.
• Uniwersalne zakończenie przewodów w instalacjach nowych i modernizowanych – zakres 16-50 mm² pokrywa większość popularnych przekrojów.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że kabel jest odizolowany od źródła zasilania. Głowicę osadza się na przygotowanej (obnażonej i oczyszczonej) żyle, a następnie podgrzewa równomiernie opalarką termokurczliwą, zgodnie z instrukcją producenta. Należy stosować odpowiednie przekroje przewodów oraz narzędzia zalecane przez wytwórcę. Po zakończeniu montażu sprawdzić szczelność i ciągłość izolacji.

FAQ

• Do jakich kabli mogę stosować głowicę SEEV 16-50/500? Głowica przeznaczona jest do kabli o izolacji z tworzyw sztucznych bez warstwy półprzewodzącej, w szczególności kabli trakcyjnych 1-żyłowych 3,6/6 kV oraz kabli 3-żyłowych Y(A)KY i Y(A)KYFtly. Zakres przekrojów żył: 16–50 mm².
• Czy głowica nadaje się do kabli z warstwą półprzewodzącą? Nie, zgodnie z danymi producenta jest przeznaczona wyłącznie do kabli pozbawionych warstwy półprzewodzącej. Stosowanie na kablach z taką warstwą może pogorszyć właściwości izolacyjne.
• Jaki jest zakres przekrojów obsługiwany przez tę głowicę? Model 16-50/500 obejmuje żyły o przekroju od 16 mm² do 50 mm² (część liczbowa nazwy). Długość całkowita głowicy wynosi 500 mm.
