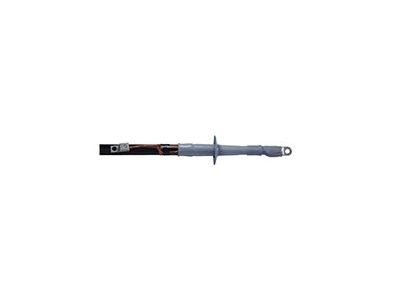

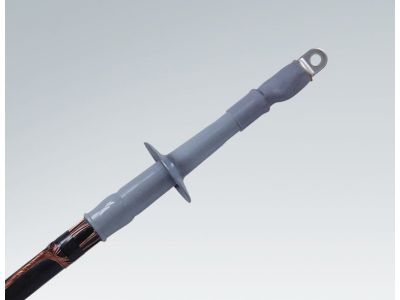

Głowica wnętrzowa nasuwana, typ CAESK-I 24kV 70-150mm2 do kabli 1-żyłowych do 36kV z końc śrub | 289956 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana CAESK-I (nr kat. 289956) przeznaczona do kabli 1-żyłowych o izolacji wytłaczanej, w zakresie przekroju żyły 70–150 mm², na napięcie do 24 kV (możliwość stosowania w sieciach do 36 kV). Zestaw zimnokurczliwy na 3 fazy – montaż bez użycia ognia, co zwiększa bezpieczeństwo i skraca czas instalacji. Konstrukcja umożliwia współpracę z różnymi typami ekranów na izolacji (grafitowany, wytłączany, zdzieralny) oraz z żyłą powrotną wykonaną z drutów lub taśm miedzianych.

• Napięcie znamionowe 24 kV (do 36 kV): zapewnia niezawodne działanie w sieciach średniego napięcia, spełniając wymagania typowych instalacji przemysłowych i energetycznych.
• Zakres przekroju 70–150 mm²: uniwersalność zastosowania – jedna głowica pasuje do wielu typów kabli o średnim przekroju, co upraszcza gospodarkę magazynową.
• Technologia zimnokurczliwa (bez ognia): eliminuje ryzyko pożaru podczas montażu, pozwala na pracę w strefach zagrożonych wybuchem oraz skraca czas instalacji w porównaniu do głowic termokurczliwych.
• Kompatybilność z ekranami: grafitowany, wytłączany, zdzieralny: łatwe dopasowanie do różnych konstrukcji kabli bez konieczności stosowania dodatkowych adapterów.
• Żyła powrotna z drutów lub taśm miedzianych: elastyczność w doborze sposobu uziemienia ekranu, zgodnie z wymaganiami projektu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta oraz przepisami krajowymi.

Zastosowanie

Głowica CAESK-I jest dedykowana do zakończeń kabli energetycznych w sieciach średniego napięcia, zarówno w instalacjach wewnętrznych (wnętrzowych), jak i w polach rozdzielnic. Sprawdza się wszędzie tam, gdzie wymagana jest szybka i bezpieczna końcówka kablowa.

• Podłączenie kabli 1-żyłowych do transformatorów, rozdzielnic SN i szaf kablowych.
• Zasilanie silników średniego napięcia oraz innych odbiorników przemysłowych.
• Wykonywanie złącz przejściowych w stacjach transformatorowych i węzłach kablowych.
• Modernizacja istniejących sieci – wymiana starych głowic na nowe, zimnokurczliwe bez użycia ognia.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (minimum E – eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel. Przygotowanie izolacji i ekranów należy przeprowadzić zgodnie z instrukcją producenta. Ze względu na technologię zimnokurczliwą nie jest wymagane użycie palnika, co minimalizuje ryzyko uszkodzenia kabla. Przekrój żyły i średnica izolacji muszą mieścić się w zakresie podanym na opakowaniu.

FAQ

• Czy głowica CAESK-I nadaje się do kabli z ekranem grafitowanym? Tak, konstrukcja jest przystosowana do ekranów grafitowanych, wytłączanych oraz zdzieralnych – nie są potrzebne dodatkowe adaptery.
• Jaki jest stopień ochrony głowicy po zamontowaniu? Producent nie podaje konkretnego stopnia IP – głowica przeznaczona jest do wnętrzowych instalacji suchych. W warunkach zewnętrznych należy stosować osłony dodatkowe.
• Czy głowica jest jednofazowa czy trójfazowa? W zestawie znajdują się trzy sztuki (na 3 fazy). Każda głowica jest przeznaczona do jednego kabla 1-żyłowego.
