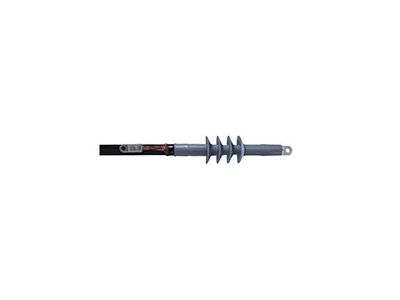

Głowica wnętrzowa nasuwana, typ CAESK-F 24kV 70-150mm2 do kabli 1-żyłowych do 36kV z końc śrub | 289906 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana CAESK-F (symbol 289906) to zimnokurczliwy zestaw głowic kablowych na trzy fazy, zaprojektowany do zakańczania kabli 1-żyłowych o izolacji wytłaczanej z różnymi rodzajami ekranu (grafitowany, wytłączany, zdzieralny) oraz z żyłą powrotną z drutów lub taśm miedzianych. Dzięki technologii montażu bez ognia eliminuje ryzyko uszkodzenia izolacji, a szeroki zakres przekroju żyły 70–150 mm² oraz napięcie znamionowe 24 kV (do 36 kV) zapewniają uniwersalność w sieciach średniego napięcia.

• Zimnokurczliwa technologia montażu: instalacja bez użycia ognia – zwiększa bezpieczeństwo pracy, skraca czas montażu i eliminuje ryzyko termicznego uszkodzenia kabla.
• Zakres przekroju żyły 70–150 mm²: jedna głowica obsługuje szeroką gamę kabli SN, co upraszcza dobór i magazynowanie.
• Kompletny zestaw na 3 fazy: wszystkie trzy głowice w jednym opakowaniu – gotowe rozwiązanie dla trójfazowych linii kablowych.
• Końcówki śrubowe: pewne, demontowalne połączenie elektryczne z aparaturą lub szynami – ułatwia serwis i modyfikacje.
• Kompatybilność z ekranami grafitowanymi, wytłączanymi i zdzieralnymi: uniwersalne zastosowanie do najpopularniejszych typów kabli z izolacją wytłaczaną.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Każdy egzemplarz podlega kontroli jakości zgodnej z obowiązującymi standardami dla osprzętu kablowego średniego napięcia.

Zastosowanie

Głowica CAESK-F przeznaczona jest do zakańczania kabli energetycznych średniego napięcia w instalacjach wewnętrznych. Sprawdza się w miejscach, gdzie wymagane jest szybkie, niezawodne połączenie odporne na warunki wnętrzowe.

• Zakańczanie kabli SN w rozdzielnicach średniego napięcia (szafy, zespoły rozdzielcze).
• Połączenia kabli z transformatorami w stacjach transformatorowo‑rozdzielczych.
• Podłączenie kabli do szyn zbiorczych w systemach dystrybucji energii przemysłowej i komercyjnej.
• Modernizacja i remonty istniejących linii kablowych – możliwość demontażu dzięki połączeniom śrubowym.

Wskazówki Montażowe

Montaż głowicy powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (E lub D). Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie i uziemić kabel. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania kabla (usunięcie osłon, oczyszczenie, nacinanie ekranu) oraz aplikacji głowicy. Używać wyłącznie narzędzi i akcesoriów zalecanych przez producenta. Po zakończeniu montażu sprawdzić poprawność wykonania połączeń.

FAQ

• Czy głowica wymaga użycia ognia podczas montażu? Nie, głowica CAESK-F jest zimnokurczliwa – montuje się ją przez nasunięcie i ręczne ściągnięcie rdzenia, bez potrzeby stosowania palników czy podgrzewania. Eliminuje to ryzyko uszkodzenia kabla i zwiększa bezpieczeństwo.
• Do jakiego maksymalnego napięcia jest przeznaczona głowica? Głowica jest typowana na napięcie znamionowe 24 kV, a konstrukcja umożliwia stosowanie na kablach o napięciu do 36 kV. Szczegółowe dane należy zweryfikować z dokumentacją techniczną kabla.
• Czy zestaw zawiera głowice na wszystkie trzy fazy? Tak, w opakowaniu znajduje się komplet trzech głowic – po jednej dla każdej żyły w kablu trójfazowym. Nie ma potrzeby zamawiania dodatkowych elementów.
