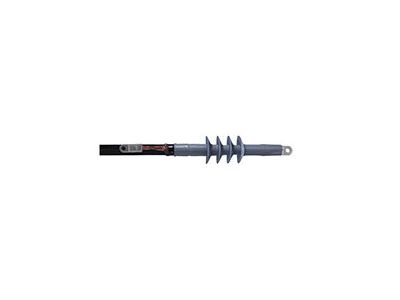

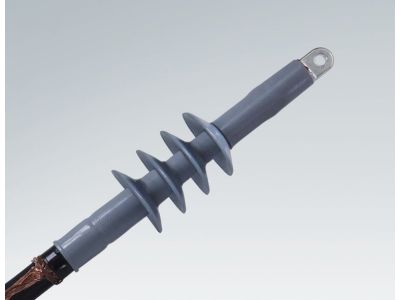

Głowica wnętrzowa nasuwana, typ CAESK-F 24kV 120-240mm2 do kabli 1-żyłowych do 36kV z końc śrub | 289907 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana typu CAESK-F (symbol 289907) przeznaczona do kabli 1-żylowych o izolacji wytłaczanej z ekranem grafitowanym, wytłaczanym lub zdzieralnym oraz z żyłą powrotną z drutów lub taśm miedzianych. Wykonana w technologii zimnokurczliwej (bez użycia ognia), co zwiększa bezpieczeństwo montażu i eliminuje ryzyko uszkodzenia izolacji. Przystosowana do pracy w sieciach średniego napięcia do 36 kV, z przekrojem żyły 120–240 mm² w zestawie na trzy fazy. Każdy zestaw zawiera komplet elementów niezbędnych do wykonania trzech połączeń kablowych.

• Napięcie znamionowe 24 kV: Gwarantuje bezpieczną pracę w sieciach średniego napięcia, z rezerwą do 36 kV dla kabli o podwyższonej izolacji.
• Zakres przekroju 120–240 mm²: Uniwersalność pozwalająca na stosowanie z popularnymi kablami energetycznymi w instalacjach przemysłowych i rozdzielczych.
• Technologia zimnokurczliwa (bez ognia): Eliminuje konieczność użycia otwartego płomienia, skraca czas montażu i redukuje ryzyko błędów wykonawczych.
• Zestaw na 3 fazy: Kompletne rozwiązanie do jednoczesnego zakończenia trzech żył kabla, co ułatwia logistykę i zapewnia spójność wszystkich osłon.
• Kompatybilność z różnymi typami ekranu i żyły powrotnej: Możliwość stosowania z kablami posiadającymi ekran grafitowany, wytłaczany lub zdzieralny oraz żyłę powrotną z drutów lub taśm miedzianych, co zwiększa wszechstronność zastosowań.

Zgodność z Normami

Głowica CAESK-F została zaprojektowana zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi standardami dla osprzętu kablowego średniego napięcia. Produkt podlega rygorystycznym testom jakościowym i jest dopuszczony do stosowania w sieciach elektroenergetycznych.

Zastosowanie

Głowica wnętrzowa nasuwana CAESK-F znajduje zastosowanie w instalacjach kablowych średniego napięcia, zarówno w obiektach przemysłowych, jak i rozdzielniach energetycznych. Przeznaczona do pracy wewnątrz pomieszczeń (wnętrzowa) na kablach jednożyłowych.

• Zakończenie kabli energetycznych w rozdzielnicach SN (średniego napięcia) w stacjach transformatorowych.
• Łączenie kabli z aparaturą łączeniową (np. wyłączniki, odłączniki) w sieciach przemysłowych.
• Montaż w ciągach kablowych w elektrowniach, zakładach produkcyjnych oraz obiektach infrastruktury krytycznej.
• Zastosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i obiektach komercyjnych.

Wskazówki Montażowe

Montaż głowicy powinien być wykonywany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV i powyżej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Głowicę nasuwa się na przygotowany koniec kabla zgodnie z instrukcją producenta – nie wymaga użycia ognia (technologia zimnokurczliwa). Należy zwrócić szczególną uwagę na odpowiednie przygotowanie ekranu i żyły powrotnej. Moment dokręcania połączeń (jeśli występują) należy stosować zgodnie z dokumentacją techniczną. Dobór przekroju kabla do głowicy musi być zgodny z zakresem 120–240 mm².

FAQ

• Czy głowica CAESK-F wymaga użycia ognia podczas montażu? Nie, głowica wykonana jest w technologii zimnokurczliwej – kurczy się samoczynnie po nasunięciu na kabel, bez konieczności podgrzewania płomieniem. To zwiększa bezpieczeństwo i przyspiesza prace.
• Jakie kable można zakończyć tą głowicą? Głowica jest przeznaczona do kabli 1-żylowych o izolacji wytłaczanej z ekranem grafitowanym, wytłaczanym lub zdzieralnym oraz żyłą powrotną z drutów lub taśm miedzianych. Przekrój żyły roboczej musi mieścić się w przedziale 120–240 mm².
• Czy zestaw jest kompletny na trzy fazy? Tak, produkt dostarczany jest jako zestaw zawierający trzy głowice (po jednej na każdą fazę) oraz wszystkie niezbędne elementy montażowe. Jedno opakowanie wystarcza do wykonania zakończenia trójżyłowego kabla.
