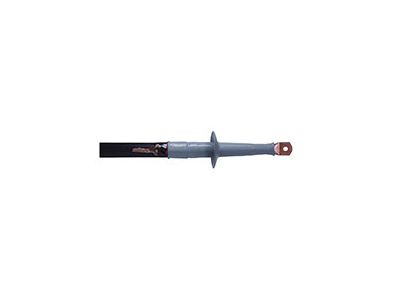

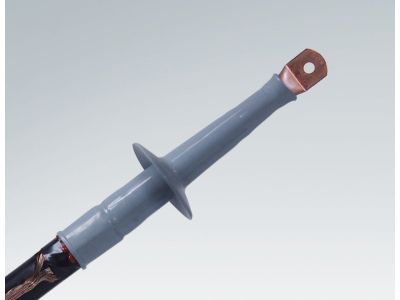

Głowica wnętrzowa nasuwana, typ CAE-I 24kV 120-400mm2 do kabli 1-żyłowych do 36kV | 199164 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana typu CAE-I (symbol 199164) przeznaczona do kabli 1-żyłowych o napięciu znamionowym 24 kV. Oferuje szeroki zakres przekroju żyły od 120 do 400 mm², co pozwala na dopasowanie do różnych typów przewodów w sieciach średniego napięcia. Dzięki technologii nasuwanej montaż jest szybki i niezawodny, a konstrukcja zapewnia długotrwałą szczelność i wytrzymałość dielektryczną.

• Napięcie znamionowe 24 kV: Gwarantuje bezpieczną pracę w instalacjach średniego napięcia, zgodnie z wymaganiami dla rozdzielnic wnętrzowych.
• Zakres przekroju 120–400 mm²: Umożliwia stosowanie głowicy z kablami o różnych przekrojach, co zwiększa uniwersalność i redukuje potrzebę magazynowania wielu wariantów.
• Przeznaczenie do kabli 1-żyłowych z izolacją z tworzyw sztucznych (np. XRUHAKXS, YHAKXS): Idealna do nowoczesnych kabli energetycznych z ekranem grafityzowanym, wytłaczanym lub zdzieralnym.
• Konstrukcja nasuwana: Ułatwia i przyspiesza montaż w porównaniu do tradycyjnych głowic skurczowych, minimalizując ryzyko błędów wykonawczych.
• Wzmocniona izolacja wewnętrzna: Zapewnia stabilne parametry elektryczne w warunkach pracy ciągłej oraz podczas przepięć.

Zgodność z Normami

Głowica wnętrzowa CAE-I jest zaprojektowana zgodnie z obowiązującymi europejskimi standardami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej. Produkt spełnia rygorystyczne kryteria dotyczące wytrzymałości elektrycznej i szczelności, stosowane w sieciach dystrybucyjnych i przemysłowych.

Zastosowanie

Głowica CAE-I znajduje zastosowanie w instalacjach średniego napięcia wewnątrz budynków – w rozdzielnicach, stacjach transformatorowych, złączach kablowych i szafach sterowniczych. Przeznaczona jest do zakończeń kabli 1-żyłowych z izolacją polimerową, ekranowanych i nieekranowanych, z żyłą powrotną z drutów lub taśm miedzianych.

• Zakończenia kabli SN w rozdzielnicach głównych i polowych w budynkach przemysłowych i użyteczności publicznej.
• Podłączenie kabli do transformatorów suchych i olejowych w stacjach wnętrzowych.
• Montaż w szafach przyłączowych i złączach kablowych w instalacjach odbiorczych średniego napięcia.
• Zastosowanie w sieciach o napięciu znamionowym do 24 kV, w systemach z izolowanym lub uziemionym punktem neutralnym.

Wskazówki Montażowe

Montaż głowicy CAE-I może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do pracy w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel zgodnie z obowiązującymi przepisami BHP. Należy postępować zgodnie z instrukcją producenta – przygotować kabel (usunąć izolację, odsłonić ekran, oczyścić żyłę), nałożyć głowicę nasuwając ją na odpowiednią długość, a następnie zaciągnąć elementy uszczelniające. Dokręcanie śrub (jeśli występują) należy wykonać z momentem zalecanym w dokumentacji technicznej. Przekrój żyły powinien być dobrany do zakresu głowicy (120–400 mm²). Po montażu zaleca się wykonanie próby napięciowej i pomiaru rezystancji izolacji.

FAQ

• Jaki typ kabla może być zakończony głowicą CAE-I? Głowica jest przeznaczona do kabli 1-żyłowych z izolacją z tworzyw sztucznych, np. XRUHAKXS, YHAKXS, z ekranem grafityzowanym, wytłaczanym lub zdzieralnym. Może być stosowana na kablach o przekroju żyły od 120 do 400 mm².
• Czy głowica nadaje się do pracy na zewnątrz? Głowica CAE-I jest typem wnętrzowym – przeznaczona do instalacji wewnątrz budynków, w suchych pomieszczeniach, bez narażenia na bezpośrednie działanie promieniowania UV i opadów.
• Jaki jest zakres napięcia roboczego? Głowica zaprojektowana jest na napięcie znamionowe 24 kV (do 36 kV w zależności od systemu uziemienia, zgodnie z przeznaczeniem dla kabli do 36 kV).
