Głowica wnętrzowa nasuwana, typ CAE-F 24kV 240-630mm2 do kabli 1-żyłowych do 36kV | 199197 Cellpack

Opis i Kluczowe Cechy

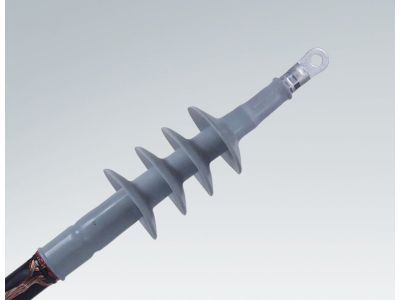

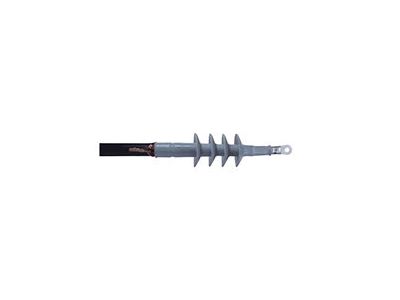

Głowica wnętrzowa nasuwana typu CAE-F, symbol 199197, to zimnokurczliwy zestaw na 3 fazy, przeznaczony do kabli 1-żyłowych o izolacji wytłaczanej o napięciu znamionowym do 36 kV. Dzięki technologii montażu bez użycia ognia oraz uniwersalnemu zakresowi przekroju 240–630 mm² produkt zapewnia szybki, bezpieczny i elastyczny sposób zakończenia kabli średniego napięcia w warunkach wnętrzowych.

• Technologia zimnokurczliwa (bez ognia): eliminuje ryzyko termicznego uszkodzenia izolacji kabla i przyspiesza montaż, co zwiększa bezpieczeństwo i skraca czas instalacji.
• Zakres przekroju 240–630 mm²: jedna głowica obsługuje szeroki wybór kabli, redukując potrzebę magazynowania wielu wariantów.
• Przeznaczona do kabli 1-żyłowych do 36 kV: sprawdza się w sieciach średniego napięcia, gwarantując niezawodną izolację i ciągłość zasilania.
• Kompatybilność z różnymi ekranami izolacji (grafitowany, wytłaczany, zdzieralny): umożliwia zastosowanie z wieloma typami kabli bez modyfikacji konstrukcji.
• Żyła powrotna z drutów lub taśm miedzianych: zapewnia pewne połączenie uziemiające i zwarciowe, zgodne z wymaganiami eksploatacyjnymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE. Montaż zgodny z dokumentacją techniczną producenta gwarantuje zachowanie deklarowanych parametrów elektrycznych i mechanicznych.

Zastosowanie

Głowica CAE-F przeznaczona jest do zakończania kabli 1-żyłowych w instalacjach wnętrzowych sieci średniego napięcia. Stosowana jest w rozdzielnicach SN, stacjach transformatorowych oraz przyłączach kablowych do transformatorów i innych urządzeń energetycznych.

• Zakończenie kabli 1-żyłowych w stacjach transformatorowych wnętrzowych.
• Podłączenie kabli SN do rozdzielnic średniego napięcia w obiektach przemysłowych.
• Montaż w komorach kablowych wnętrzowych wymagających osprzętu zimnokurczliwego.
• Modernizacja i remont istniejących ciągów kablowych – szybka wymiana głowic bez użycia ognia.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP odpowiednimi dla danej grupy napięciowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (usunięcie izolacji, oczyszczenie ekranu) wykonać zgodnie z instrukcją producenta. Głowicę nasuwać na przygotowany kabel, upewniając się, że elementy kurczliwe przylegają równomiernie. Po montażu przeprowadzić próbę napięciową i kontrolę wizualną. Przekrój i typ kabla muszą mieścić się w zakresie podanym na opakowaniu (240–630 mm²).

FAQ

• Czy głowica wymaga użycia ognia podczas montażu? Nie, jest to głowica zimnokurczliwa – montaż odbywa się bez użycia ognia, wyłącznie przez nasunięcie na kabel. Skurczenie następuje samoczynnie lub po wyciągnięciu rdzenia (zależnie od konstrukcji).
• Jaki zakres przekroju kabli obsługuje głowica CAE-F? Przeznaczona jest dla kabli 1-żyłowych o przekroju żyły roboczej od 240 do 630 mm² (dane producenta).
• Czy głowica nadaje się do kabli z ekranem grafitowanym, wytłaczanym i zdzieralnym? Tak, produkt został zaprojektowany do współpracy z różnymi typami ekranu na izolacji: grafitowanym, wytłaczanym oraz zdzieralnym, co potwierdza jego wszechstronność.
