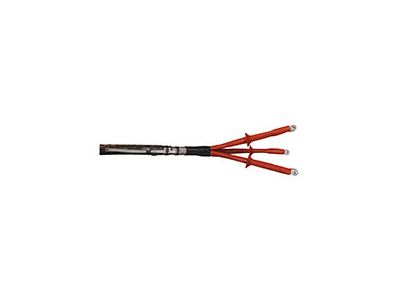

Głowica wnętrzowa do kabli o izolacji papierowej, typ CHEP(H)-3I 24kV 50-150 | 197532 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa CHEP(H)-3I (symbol 197532) przeznaczona jest do zakańczania kabli o izolacji papierowej w sieciach średniego napięcia. Zaprojektowana na napięcie 24 kV, obejmuje zakres przekroju żył od 50 do 150 mm², co pozwala na bezpieczne i trwałe zakończenie kabli o zróżnicowanych przekrojach. Wykonana w technologii termokurczliwej, zapewnia szczelność i stabilność mechaniczną w warunkach wnętrzowych.

• Napięcie znamionowe 24 kV: dedykowana do sieci SN, gwarantuje wytrzymałość izolacji i bezpieczną pracę w wymagających instalacjach średniego napięcia.
• Zakres przekroju 50–150 mm²: uniwersalność zastosowania – jedna głowica obsługuje szeroki przekrój przewodów, co ułatwia dobór i redukuje potrzebę magazynowania wielu wariantów.
• Technologia termokurczliwa: łatwy i szybki montaż przy użyciu opalarki, zapewniający szczelne połączenie i odporność na wilgoć.
• Przeznaczenie do kabli o izolacji papierowej: specjalnie opracowana do renowacji i modernizacji starszych linii kablowych, zachowując zgodność z oryginalną konstrukcją kabla.
• Konstrukcja wnętrzowa: optymalna do stosowania w suchych pomieszczeniach, rozdzielnicach i stacjach transformatorowych.

Zgodność z Normami

Głowica wnętrzowa CHEP(H)-3I została wyprodukowana zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego średniego napięcia oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące wytrzymałości dielektrycznej i szczelności dla kabli o izolacji papierowej.

Zastosowanie

Głowica termokurczliwa 24 kV znajduje zastosowanie w sieciach dystrybucyjnych SN, szczególnie w przypadkach wymagających zakończenia kabli o izolacji papierowej w warunkach wnętrzowych. Idealna do modernizacji starszych linii kablowych oraz nowych instalacji w obiektach przemysłowych i komercyjnych.

• Zakańczanie kabli SN w rozdzielnicach wnętrzowych i stacjach transformatorowych.
• Renowacja istniejących linii z kablami o izolacji papierowej – przedłużenie żywotności instalacji.
• Tworzenie odgałęzień i połączeń w sieciach przemysłowych, gdzie wymagana jest wytrzymałość na napięcie 24 kV.
• Zastosowanie w obiektach użyteczności publicznej, gdzie zachowanie ciągłości zasilania i bezpieczeństwo są priorytetem.

Wskazówki Montażowe

Montaż głowicy wnętrzowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do pracy w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że kabel jest odizolowany od sieci. Głowica montowana jest na przygotowanym końcu kabla zgodnie z instrukcją producenta – proces termokurczenia wymaga równomiernego nagrzewania opalarką o regulowanej temperaturze. Nie przekraczać zalecanej temperatury, aby nie uszkodzić izolacji. Po zakończeniu montażu sprawdzić szczelność i ciągłość ekranu (jeśli dotyczy). Do montażu używać narzędzi zgodnych z dokumentacją techniczną.

FAQ

• Jaki zakres przekroju kabla obsługuje ta głowica? Głowica CHEP(H)-3I 24 kV jest przeznaczona do kabli o izolacji papierowej o przekroju żył od 50 mm² do 150 mm².
• Czy głowica nadaje się do kabli o izolacji polietylenowej (XLPE)? Nie, produkt został zaprojektowany specjalnie do kabli o izolacji papierowej. Do kabli XLPE należy stosować dedykowane głowice termokurczliwe.
• Jaki jest stopień ochrony głowicy po zamontowaniu? Głowica przeznaczona jest do pracy wewnątrz pomieszczeń – w suchych warunkach. Nie podano konkretnego stopnia IP; w typowych instalacjach wnętrzowych nie jest wymagany wysoki stopień ochrony przed wilgocią, jednak montaż w miejscach narażonych na kondensację wymaga dodatkowego uszczelnienia.
