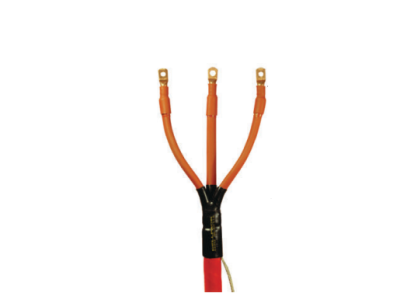

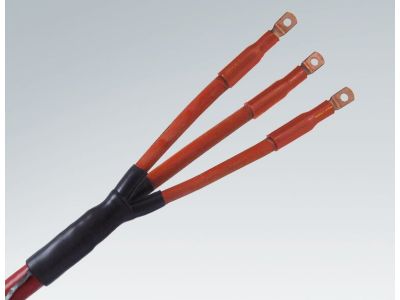

Głowica termokurczliwa wnętrzowa SEEV 150-240/1000 3,6/6kV do kabli 3-żył | 427219 Cellpack

Opis i Kluczowe Cechy

Głowica termokurczliwa wnętrzowa SEEV 150-240 (symbol 427219) przeznaczona do kabli 3-żyłowych nieekranowanych o napięciu znamionowym 3,6/6(7,2) kV. Zapewnia trwałe i szczelne zakończenie w sieciach średniego napięcia, eliminując ryzyko przebić i wilgoci. Zaprojektowana do montażu w suchych pomieszczeniach wewnątrz budynków.

• Napięcie znamionowe 3,6/6(7,2) kV: gwarantuje bezpieczną pracę w sieciach SN, wytrzymując zarówno napięcie fazowe, jak i międzyprzewodowe.
• Zakres przekroju kabla 150–240 mm²: uniwersalne dopasowanie do popularnych przekrojów żył, co ułatwia dobór i magazynowanie.
• Technologia termokurczliwa: szybki montaż bez użycia żywic – wystarczy ogrzanie opalarką, co skraca czas instalacji i zapewnia jednolitą izolację.
• Przeznaczenie do kabli 3-żyłowych nieekranowanych: dedykowane rozwiązanie dla typowych kabli SN bez ekranu, zgodne z wymaganiami instalacyjnymi.
• Wykonanie wnętrzowe: odporność na warunki panujące w suchych rozdzielnicach i stacjach transformatorowych, bez narażenia na UV i wilgoć zewnętrzną.

Zgodność z Normami

Głowica spełnia wymagania obowiązujących norm europejskich dotyczących osprzętu kablowego średniego napięcia oraz posiada certyfikację CE. Przeznaczona do pracy w sieciach 3,6/6(7,2) kV zgodnie z krajowymi przepisami eksploatacji urządzeń elektroenergetycznych.

Zastosowanie

Głowica SEEV 150-240 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne zakończenie kabli 3-żyłowych nieekranowanych w sieciach SN. Sprawdzi się w następujących scenariuszach:

• Zakończenie kabli zasilających w rozdzielnicach średniego napięcia w halach przemysłowych i budynkach użyteczności publicznej.
• Przyłączenie kabli do transformatorów suchych i olejowych w stacjach transformatorowych.
• Wewnętrzne połączenia w sieciach zakładowych i energetycznych, gdzie wymagana jest odporność na napięcie probiercze.
• Modernizacja i remonty istniejących instalacji SN – szybki montaż bez demontażu obudów.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV oraz powyżej 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie końcówki kabla (obnażenie izolacji, oczyszczenie żył) wykonać zgodnie z instrukcją producenta. Kurczenie wykonać przy użyciu opalarki technicznej, zapewniając równomierne ogrzewanie bez przegrzania. Po montażu sprawdzić szczelność i brak pęcherzy. Parametry środowiskowe (temperatura, wilgotność) dostosować do zaleceń dokumentacji.

FAQ

• Jaki jest zakres napięcia roboczego głowicy? Głowica jest przystosowana do napięcia 3,6/6(7,2) kV, co odpowiada powszechnym sieciom średniego napięcia w systemie 6 kV.
• Czy głowica nadaje się do kabli ekranowanych? Nie. Produkt jest dedykowany do kabli 3-żyłowych nieekranowanych. Dla wersji ekranowanych należy stosować odpowiednie głowice z elementami wyrównania pola.
• Jakie są wymagania dotyczące przekroju żył? Głowica obejmuje żyły o przekroju od 150 do 240 mm². Do mniejszych lub większych przekrojów należy dobrać inny model z serii SEEV.
