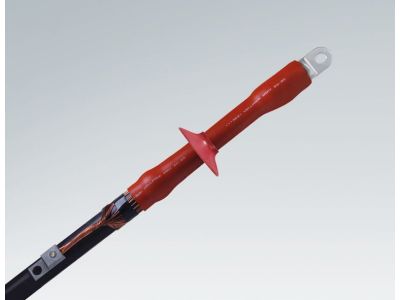

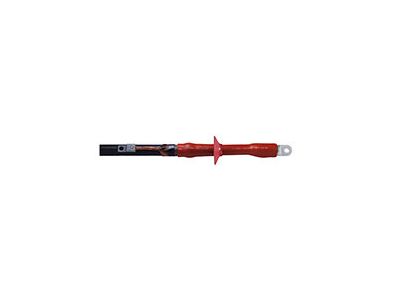

Głowica termokurczliwa wnętrzowa CHESK-I 24kV do kabli 1-żyłowych 50-150mm2 | 309523 Cellpack

Opis i Kluczowe Cechy

Głowica termokurczliwa wnętrzowa CHESK-I (symbol 309523) przeznaczona do zakończeń kabli średniego napięcia. Zaprojektowana dla kabli 1-żyłowych o przekroju od 50 do 150 mm², o napięciu znamionowym 24 kV. Zestaw obejmuje trzy komplety (na 3 fazy) z fabrycznie montowanymi końcówkami śrubowymi, co przyspiesza montaż i zapewnia pewne połączenie elektryczne.

• Napięcie znamionowe 24 kV: Przeznaczona do pracy w sieciach średniego napięcia, zapewniając bezpieczną izolację w standardowych warunkach wnętrzowych.
• Zakres przekroju 50–150 mm²: Uniwersalna dla popularnych przekrojów kabli jednożyłowych SN – jeden model pokrywa wiele zastosowań bez konieczności doboru dodatkowych adapterów.
• Końcówki śrubowe w zestawie: Ułatwiają podłączenie do szyn lub aparatury – nie wymagają osobnego zaciskania, oszczędzają czas i redukują ryzyko błędów montażowych.
• Termokurczliwa izolacja: Po skurczeniu ściśle przylega do żyły i płaszcza kabla, zapewniając szczelność i odporność na wilgoć – kluczowe dla długowieczności połączenia.
• Zestaw 3-fazowy: W jednym opakowaniu znajdują się wszystkie trzy głowice, co ułatwia zamówienie i kompleksowe wykończenie kabla trójżyłowego (lub trzech jednożyłowych).

Zgodność z Normami

Głowica CHESK-I została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt podlega rygorystycznym testom fabrycznym, co gwarantuje powtarzalność parametrów i bezpieczeństwo eksploatacji.

Zastosowanie

Głowica wnętrzowa CHESK-I znajduje zastosowanie w stacjach transformatorowych, rozdzielnicach SN oraz innych obiektach energetycznych, gdzie wymagane jest zakończenie kabla 1-żyłowego 24 kV.

• Zakończenie kabli SN w rozdzielnicach wnętrzowych średniego napięcia (np. typu RMU).
• Podłączenie kabli do transformatorów SN/nn w stacjach transformatorowych.
• W budowie i modernizacji linii kablowych 24 kV w obiektach przemysłowych i komercyjnych.
• Jako element zestawów montażowych dla instalatorów sieci elektroenergetycznych.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia energetyczne (np. SEP do 1 kV i powyżej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz uziemić kabel. Przygotowanie kabla (usunięcie izolacji, fazowanie) wykonać zgodnie z instrukcją producenta. Głowicę nakłada się na odizolowaną żyłę, a następnie kurczy za pomocą opalarki o regulowanej temperaturze – unikać przegrzania. Po skurczeniu sprawdzić szczelność oraz prawidłowe osadzenie końcówki śrubowej. Moment dokręcania śrub połączeniowych – zgodnie z dokumentacją techniczną. Przekrój kabla musi mieścić się w deklarowanym zakresie 50–150 mm².

FAQ

• Czy głowica CHESK-I nadaje się do kabli o przekroju 185 mm²? Nie – przeznaczona jest wyłącznie dla kabli 1-żyłowych o przekroju od 50 do 150 mm². Stosowanie poza zakresem może skutkować nieszczelnością i utratą właściwości izolacyjnych.
• Jakie narzędzia są potrzebne do montażu? Do montażu termokurczliwej głowicy wymagana jest opalarka z regulacją temperatury (ok. 300–350°C), nożyce do kabli, ściągacz izolacji oraz klucze do dokręcenia końcówek śrubowych. Nie zaleca się stosowania otwartego ognia.
• Czy głowica jest odporna na warunki zewnętrzne? Głowica CHESK-I jest przeznaczona wyłącznie do montażu wewnątrz pomieszczeń (wnętrzowa). Nie jest odporna na bezpośrednie działanie promieni UV ani opadów atmosferycznych; w środowisku zewnętrznym należy stosować głowice napowietrzne.
