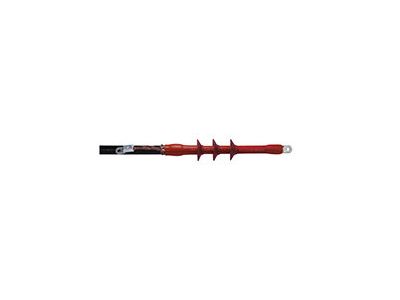

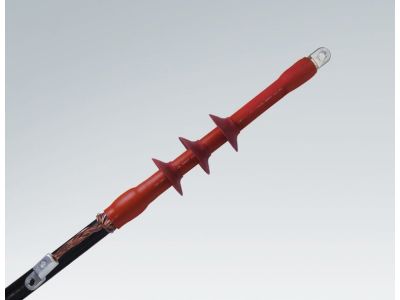

Głowica termokurczliwa wnętrzowa CHESK-F 24kV do kabli 1-żyłowych 50-150mm2 | 309546 Cellpack

Opis i Kluczowe Cechy

Głowica termokurczliwa wnętrzowa CHESK-F 24kV (symbol 309546) to zestaw 3-fazowy przeznaczony do zakończeń kabli 1-żyłowych o przekroju 50–150 mm². Wyposażona w końcówki śrubowe, umożliwia trwałe i bezpieczne zakończenie kabli średniego napięcia w rozdzielnicach wewnętrznych. Konstrukcja termokurczliwa zapewnia szczelność izolacji i łatwość montażu.

• Napięcie znamionowe 24 kV: Przystosowana do pracy w sieciach średniego napięcia – gwarantuje bezpieczną izolację i niezawodność połączeń w instalacjach SN.
• Zakres przekroju kabla 50–150 mm²: Uniwersalność zastosowania – jeden zestaw obsługuje różne przekroje kabli 1-żyłowych, co ułatwia dobór i redukuje liczbę magazynowanych wariantów.
• Zestaw 3-fazowy z końcówkami śrubowymi: Kompletne rozwiązanie do jednoczesnego zakończenia trzech żył – skraca czas montażu i zapewnia mechaniczne mocowanie przewodów.
• Konstrukcja termokurczliwa: Po podgrzaniu kurczy się ściśle na kablach, tworząc jednolitą warstwę izolacyjną – odporna na wilgoć i naprężenia mechaniczne.
• Przeznaczenie wnętrzowe: Idealna do rozdzielnic i stacji wewnętrznych SN, gdzie wymagana jest niezawodna izolacja końcówek kablowych.

Zgodność z Normami

Głowica CHESK-F 24kV została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego średniego napięcia. Posiada certyfikację CE, potwierdzającą zgodność z wymogami bezpieczeństwa i jakości.

Zastosowanie

Głowica termokurczliwa wnętrzowa CHESK-F 24kV przeznaczona jest do wykonywania zakończeń kabli 1-żyłowych w sieciach średniego napięcia. Stosowana w rozdzielnicach wnętrzowych, stacjach transformatorowych oraz innych instalacjach SN.

• Zakończenia kabli SN w rozdzielnicach wnętrzowych średniego napięcia
• Stacje transformatorowe – przyłączanie kabli do transformatorów i aparatury SN
• Instalacje przemysłowe – zasilanie urządzeń w sieciach 24 kV
• Modernizacja i remonty istniejących linii kablowych SN

Wskazówki Montażowe

Montaż głowicy termokurczliwej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do prac w sieciach średniego napięcia. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Montaż należy przeprowadzić zgodnie z instrukcją producenta, z użyciem odpowiednich narzędzi (opalarka, taśmy czyszczące, smary silikonowe). Po zamontowaniu i skurczeniu termicznym należy sprawdzić poprawność wykonania połączenia.

FAQ

• Czy głowica CHESK-F 24kV nadaje się do kabli aluminiowych? Głowica przeznaczona jest do kabli 1-żyłowych o przekroju 50–150 mm² – zalecamy sprawdzenie kompatybilności z konkretnym typem kabla (żyła miedziana lub aluminiowa) w dokumentacji producenta przed montażem.
• Jaki jest stopień ochrony głowicy po zamontowaniu? Producent nie podaje konkretnego stopnia IP – głowica przeznaczona jest do stosowania wewnątrz pomieszczeń (w rozdzielnicach SN), gdzie nie jest narażona na bezpośrednie działanie warunków atmosferycznych.
• Czy w zestawie znajdują się wszystkie elementy potrzebne do montażu? Zestaw 3-fazowy zawiera głowice termokurczliwe z końcówkami śrubowymi na trzy fazy. Szczegółowy wykaz elementów znajduje się w instrukcji montażu dołączonej do produktu.
