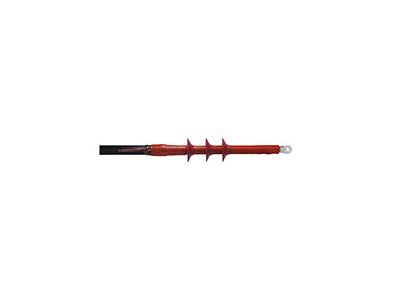

Głowica napowietrzna termokurczliwa, typ CHE-F 36kV 500-800 mm2 do kabli 1-żyłowych do 36kV | 194071 Cellpack

Opis i Kluczowe Cechy

Głowica napowietrzna termokurczliwa typu CHE-F (symbol 194071) to kompletny zestaw na 3 fazy przeznaczony do kabli 1-żyłowych o przekroju od 500 do 800 mm², przystosowany do pracy w sieciach do 36 kV. Zastosowanie technologii termokurczliwej gwarantuje trwałe i szczelne zakończenie kabla, odporne na warunki atmosferyczne podczas instalacji napowietrznych.

• Napięcie znamionowe do 36 kV: Zapewnia bezpieczną pracę w sieciach średniego napięcia (SN) przy jednoczesnym zachowaniu odpowiednich odstępów izolacyjnych.
• Zakres przekrojów 500–800 mm²: Elastyczność montażu dla przewodów o dużym przekroju, idealna do zasilania transformatorów i rozdzielnic.
• Kompletny zestaw 3-fazowy: Wszystkie elementy potrzebne do wykonania zakończenia trzech żył w jednym opakowaniu, co ułatwia logistykę i skraca czas montażu.
• Wykonanie termokurczliwe: Po nagrzaniu tworzy trwałą, szczelną osłonę, odporną na wilgoć i zabrudzenia – kluczowe dla niezawodności w warunkach zewnętrznych.
• Konstrukcja napowietrzna: Zaprojektowana do montażu na słupach lub konstrukcjach wsporczych, wytrzymująca obciążenia mechaniczne i zmienne warunki pogodowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu kablowego średniego napięcia oraz posiada certyfikat CE. Zastosowano materiały i rozwiązania zgodne z ogólnie przyjętymi standardami branży elektroenergetycznej.

Zastosowanie

Głowica napowietrzna CHE-F 36kV dedykowana jest do wykonywania zakończeń kabli 1-żyłowych w rozdzielnicach napowietrznych, stacjach transformatorowych oraz przyłączach abonenckich średniego napięcia.

• Zakończenie kabli zasilających transformatory SN/nn w stacjach napowietrznych.
• Podłączenie linii kablowych do odłączników i rozłączników napowietrznych SN.
• Wykonanie przyłączy energetycznych dla obiektów przemysłowych i komercyjnych zasilanych z sieci SN.
• Modernizacja i rozbudowa istniejących sieci napowietrznych średniego napięcia.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV lub powyżej) oraz po bezwzględnym odłączeniu napięcia i uziemieniu kabla. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania kabla, doboru narzędzi (np. opalarka z odpowiednią dyszą) oraz momentu dokręcania elementów mechanicznych. Przekrój żyły powinien mieścić się w zakresie 500–800 mm². Przed nagrzewaniem rękawów termokurczliwych upewnić się, że powierzchnia jest czysta i sucha.

FAQ

• Czy głowica nadaje się do montażu na kablu 3-żyłowym? Nie, model CHE-F 194071 jest przeznaczony wyłącznie do kabli 1-żyłowych. W przypadku kabla 3-żyłowego należy stosować trzy osobne głowice lub wybrać odpowiedni model 3-żyłowy.
• Jaki jest zakres przekrojów objęty tym zestawem? Głowica jest przewidziana do kabli o przekroju 500–800 mm². Nie może być stosowana dla kabli o przekroju poniżej 500 mm² bez odpowiednich redukcji zalecanych przez producenta.
• Czy zestaw zawiera wszystkie elementy potrzebne do montażu? Tak, w komplecie znajdują się wszystkie rękawy termokurczliwe, elementy wyrównania pola elektrycznego oraz uszczelki potrzebne do wykonania zakończenia 3 faz. Nie są wymagane dodatkowe materiały eksploatacyjne.
