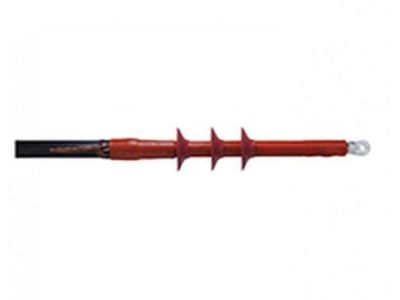

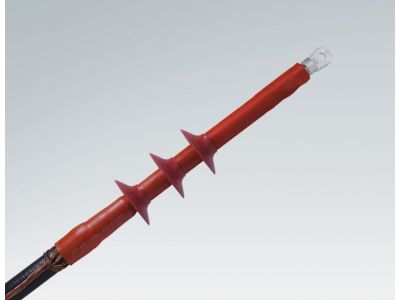

Głowica napowietrzna termokurczliwa, typ CHE-F 24kV 70-240 mm2 do kabli 1-żyłowych do 36kV | 194064 Cellpack

Opis i Kluczowe Cechy

Głowica napowietrzna termokurczliwa typu CHE-F 24kV 70-240 mm2 od renomowanego producenta Cellpack to zaawansowane rozwiązanie przeznaczone do zakańczania jednożyłowych kabli o izolacji z tworzyw sztucznych. Produkt charakteryzuje się wyjątkową odpornością na trudne warunki atmosferyczne, w tym promieniowanie UV oraz zanieczyszczenia środowiskowe. Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych, głowica zapewnia doskonałe uszczelnienie oraz ochronę przed wilgocią. Szeroki zakres przekroju znamionowego, wynoszący od 70 mm² do 240 mm², pozwala na elastyczne dopasowanie do różnych typów przewodów, co czyni ją uniwersalnym narzędziem w rękach profesjonalnego elektroenergetyka. Kluczowym elementem konstrukcji jest system sterowania polem elektrycznym, który minimalizuje ryzyko wyładowań niezupełnych, znacząco wydłużając żywotność całego systemu kablowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co gwarantuje bezpieczeństwo eksploatacji w sieciach średniego napięcia. Głowice typu CHE-F spełniają wymagania normy CENELEC HD 629.1, co potwierdza ich wysoką wytrzymałość elektryczną oraz mechaniczną. Zastosowane komponenty są zgodne z dyrektywami dotyczącymi ochrony środowiska, a proces produkcji w zakładach Cellpack podlega ścisłej kontroli jakości, co przekłada się na niezawodność w najbardziej wymagających aplikacjach napowietrznych.

Zastosowanie

Głowice CHE-F są dedykowane do pracy w napowietrznych sieciach elektroenergetycznych o napięciu znamionowym do 24kV (z możliwością stosowania w systemach do 36kV przy zachowaniu odpowiednich parametrów). Są idealnym rozwiązaniem dla kabli jednożyłowych typu X(R)(U)H(A)KXS oraz YH(A)KXS. Konstrukcja głowicy pozwala na współpracę z różnymi rodzajami ekranów na izolacji — zarówno grafityzowanymi, wytłaczanymi, jak i zdzieralnymi. Dodatkowo, system montażowy przewiduje integrację z żyłą powrotną wykonaną z drutów lub taśm miedzianych, co sprawia, że głowica znajduje szerokie zastosowanie w energetyce zawodowej, przemyśle ciężkim oraz przy przyłączach farm wiatrowych i fotowoltaicznych.

Wskazówki Montażowe

Montaż głowicy termokurczliwej wymaga precyzji i zachowania standardów czystości. Przed rozpoczęciem prac należy upewnić się, że kabel jest odpowiednio przygotowany, a warstwy półprzewodzące usunięte zgodnie z instrukcją producenta. Podczas obkurczania elementów termokurczliwych należy używać palnika gazowego z miękkim płomieniem, prowadząc go równomiernie od dołu ku górze, aby uniknąć zamknięcia pęcherzyków powietrza. Ważne jest zachowanie odpowiedniego momentu dokręcania w przypadku stosowania końcówek śrubowych oraz upewnienie się, że klosze izolacyjne są rozmieszczone zgodnie ze schematem, co zapewni optymalną drogę upływu. Po zakończeniu montażu głowica powinna ostygnąć naturalnie przed podaniem napięcia.

FAQ

• Czy głowica CHE-F może być stosowana wewnątrz budynków? Choć model CHE-F jest zoptymalizowany do pracy napowietrznej (posiada klosze zwiększające drogę upływu), może być stosowany również wewnątrz pomieszczeń, jeśli wymagana jest podwyższona odporność na wilgoć.
• Jaki jest zakres napięć dla tego modelu? Głowica jest dedykowana dla systemów 24kV, jednak jej konstrukcja pozwala na pracę w układach o napięciu maksymalnym do 36kV dla określonych typów kabli.
• Czy zestaw zawiera końcówki kablowe? Standardowy zestaw CHE-F skupia się na elementach izolacyjnych i sterujących; dobór końcówek (prasowanych lub śrubowych) zależy od specyficznych wymagań projektu i należy je zamawiać oddzielnie.
