Głowica napowietrzna termokurczliwa, typ CHE-F 24kV 25-150 mm2 do kabli 1-żyłowych do 36kV | 193374 Cellpack

Opis i Kluczowe Cechy

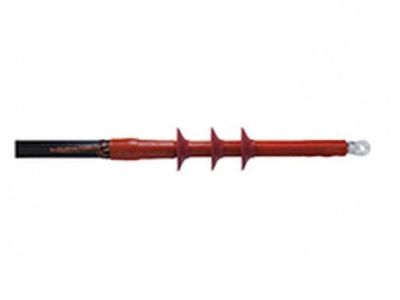

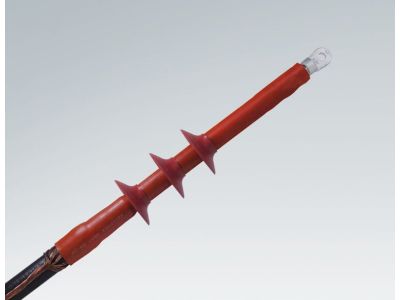

Głowica napowietrzna termokurczliwa typu CHE-F 24kV to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Cellpack, dedykowane do zakańczania jednożyłowych kabli o izolacji z tworzyw sztucznych. Produkt obsługuje szeroki zakres przekrojów poprzecznych od 25 mm² do 150 mm², co zapewnia wysoką uniwersalność podczas prac elektroenergetycznych. Dzięki zastosowaniu technologii termokurczliwej, głowica gwarantuje doskonałe uszczelnienie oraz odporność na promieniowanie UV i zmienne warunki atmosferyczne. Konstrukcja została zoptymalizowana pod kątem kabli takich jak XRUHAKXS czy YHAKXS, niezależnie od rodzaju ekranu na izolacji (grafityzowanego, wytłaczanego czy zdzieralnego) oraz typu żyły powrotnej wykonanej z drutów lub taśm miedzianych.

• Szeroki zakres napięć znamionowych do 36kV, zapewniający bezpieczeństwo w sieciach średniego napięcia.
• Wysoka odporność na prądy pełzające oraz zanieczyszczenia środowiskowe dzięki specjalistycznym kloszom izolacyjnym.
• Doskonałe sterowanie polem elektrycznym poprzez zastosowanie prefabrykowanych elementów sterujących.
• Trwałość materiałów polimerowych gwarantująca wieloletnią, bezawaryjną eksploatację w warunkach napowietrznych.

Zgodność z Normami

Głowice serii CHE-F są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi oraz krajowymi, co potwierdza ich najwyższą jakość i bezpieczeństwo użytkowania. Produkt spełnia wymagania normy CENELEC HD 629.1, która określa parametry techniczne dla osprzętu kablowego na napięcia znamionowe od 3,6/6(7,2) kV do 20,8/36(42) kV. Dzięki temu inżynierowie i projektanci mają pewność, że systemy oparte na rozwiązaniach Cellpack zachowają ciągłość dostaw energii nawet w ekstremalnych sytuacjach obciążeniowych.

Zastosowanie

Głowica CHE-F znajduje szerokie zastosowanie w profesjonalnej energetyce zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Podłączania kabli średniego napięcia do napowietrznych linii elektroenergetycznych.
• Zakańczania linii kablowych w stacjach transformatorowych słupowych.
• Instalacji w zakładach przemysłowych wymagających niezawodnego zasilania o napięciu do 24kV i 36kV.
• Pracy z kablami o izolacji XLPE/EPR, wyposażonymi w różne systemy ekranowania.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów izolacyjnych głowicy. Przed przystąpieniem do prac należy upewnić się, że kabel jest odpowiednio przygotowany, a ekran zewnętrzny usunięty zgodnie z instrukcją producenta. Podczas obkurczania elementów termokurczliwych należy używać palnika z miękkim płomieniem, zaczynając od dołu głowicy i kierując się ku górze, aby uniknąć zamknięcia pęcherzyków powietrza. Należy zwrócić szczególną uwagę na prawidłowe ułożenie elementów sterujących polem elektrycznym oraz zachowanie odpowiednich odstępów izolacyjnych między fazami a uziemieniem. Moment dokręcania końcówek kablowych (jeśli są w zestawie) musi być zgodny ze specyfikacją techniczną, aby zapewnić optymalny styk elektryczny.

FAQ

Czy głowica CHE-F może być stosowana z kablami o różnych typach ekranu?
Tak, konstrukcja głowicy pozwala na współpracę z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi, co czyni ją produktem niezwykle wszechstronnym.

Jaki jest zakres przekrojów żyły roboczej dla tego modelu?
Model ten jest przeznaczony dla kabli o przekroju znamionowym od 25 mm² do 150 mm², co pozwala na elastyczne dopasowanie do większości standardowych projektów sieci SN.

Czy zestaw zawiera wszystkie elementy niezbędne do montażu?
Zestaw CHE-F zawiera komponenty termokurczliwe, elementy sterujące oraz instrukcję. Należy jednak zweryfikować, czy konkretna konfiguracja SKU 193374 obejmuje końcówki kablowe, czy należy je dokupić osobno zgodnie z technologią zaprasowywania lub śrubową.
