Głowica napowietrzna termokurczliwa, typ CHE-F 12kV 240-500 mm2 do kabli 1-żyłowych do 36kV | 194053 Cellpack

Opis i Kluczowe Cechy

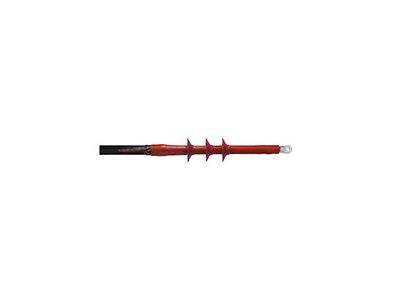

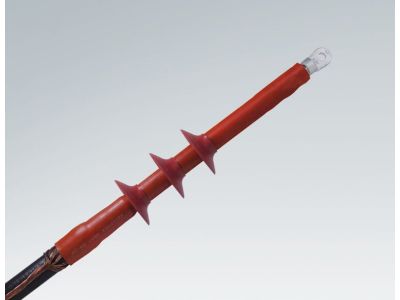

Głowica napowietrzna termokurczliwa typu CHE-F (symbol 194053) przeznaczona do kabli 1-żyłowych o napięciu do 36 kV. Zaprojektowana jako kompletny zestaw na trzy fazy, oferuje izolację dla napięcia znamionowego 12 kV i obsługę przekrojów żył od 240 do 500 mm², co zapewnia elastyczność przy łączeniu kabli w sieciach średniego napięcia.

• Napięcie znamionowe 12 kV: gwarantuje bezpieczną pracę w instalacjach SN, zachowując wymaganą wytrzymałość dielektryczną.
• Zakres przekrojów 240–500 mm²: umożliwia dopasowanie do różnych typów przewodów bez konieczności stosowania dodatkowych adapterów.
• Zestaw 3-fazowy: dostarcza wszystkie elementy potrzebne do wykonania trzech głowic, co skraca czas montażu i minimalizuje ryzyko pomyłek.
• Technologia termokurczliwa: po podgrzaniu kurczliwy materiał szczelnie przylega do izolacji kabla, tworząc trwałe, odporne na wilgoć i zanieczyszczenia połączenie.
• Przeznaczenie do kabli 1-żyłowych do 36 kV: kompatybilność z szeroką gamą kabli SN stosowanych w sieciach napowietrznych i ziemnych.

Zgodność z Normami

Głowica CHE-F została zaprojektowana zgodnie z ogólnymi wymogami norm europejskich i standardami DIN obowiązującymi w sieciach średniego napięcia. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi zawartymi w dokumentacji technicznej producenta.

Zastosowanie

Głowica napowietrzna termokurczliwa CHE-F 12 kV znajduje zastosowanie w sieciach dystrybucyjnych SN, szczególnie przy wykonywaniu zakończeń kabli 1-żyłowych w polach napowietrznych. Sprawdza się w stacjach transformatorowych oraz w miejscach, gdzie wymagana jest szybka i niezawodna izolacja końcówek kabli.

• Zakończenia kabli SN w napowietrznych liniach energetycznych – zapewnia szczelną i trwałą izolację.
• Przyłączanie kabli do stacji transformatorowych i rozdzielnic SN – umożliwia bezpieczne wyprowadzenie żył.
• Modernizacja i remonty sieci SN – kompatybilność z różnymi przekrojami ułatwia prace konserwacyjne.
• Instalacje tymczasowe oraz zasilanie awaryjne – szybki montaż bez potrzeby stosowania skomplikowanych narzędzi.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (minimum E lub D) po bezwzględnym odłączeniu napięcia i uziemieniu kabla. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania kabla (odizolowanie, oczyszczenie) oraz procesu termokurczenia – temperatura i czas nagrzewania muszą być zgodne z dokumentacją. Przekrój żyły powinien mieścić się w deklarowanym zakresie 240–500 mm². Po zakończeniu montażu zaleca się wykonanie próby napięciowej sprawdzającej izolację.

FAQ

• Jakie napięcie znamionowe ma głowica CHE-F? Głowica przeznaczona jest do pracy w sieciach o napięciu znamionowym 12 kV.
• Jaki zakres przekrojów kabli obsługuje to rozwiązanie? Głowica jest dedykowana do kabli 1-żyłowych o przekroju żyły od 240 mm² do 500 mm².
• Czy zestaw zawiera elementy na wszystkie trzy fazy? Tak, produkt dostarczany jest jako kompletny zestaw 3-fazowy – wystarcza do wykonania trzech głowic.
