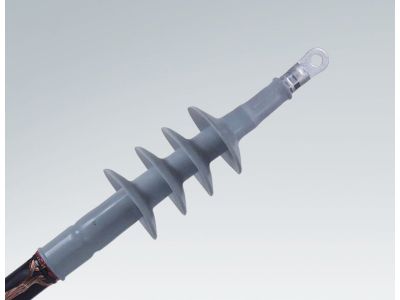

Głowica napowietrzna nasuwana, typ CAE-F 24kV 120-400mm2 do kabli 1-żyłowych do 36kV | 199196 Cellpack

Opis i Kluczowe Cechy

Głowica napowietrzna nasuwana CAE-F (symbol 199196) przeznaczona do kabli 1-żyłowych o izolacji z tworzyw sztucznych, napięcie znamionowe 24 kV umożliwia bezpieczną pracę w sieciach średniego napięcia, a zakres przekroju żyły 120–400 mm² zapewnia elastyczność w doborze do różnych kabli. Produkt zaprojektowany do współpracy z kablami takimi jak X(R)(U)H(A)KXS czy YH(A)KXS z różnymi rodzajami ekranu na izolacji (grafityzowanymi, wytłaczanymi lub zdzieralnymi) oraz z żyłą powrotną z drutów lub taśm miedzianych.

• Napięcie znamionowe 24 kV: przystosowana do pracy w sieciach średniego napięcia, zapewniając bezpieczne i niezawodne przyłączanie kabli.
• Zakres przekroju żyły 120–400 mm²: kompatybilność z szeroką gamą kabli 1-żyłowych, co ułatwia dobór i redukuje potrzebę stosowania różnych głowic.
• Przeznaczenie do kabli 1-żyłowych do 36 kV: uniwersalność zastosowania w instalacjach średniego napięcia z izolacją z tworzyw sztucznych, w tym z ekranami grafityzowanymi, wytłaczanymi lub zdzieralnymi.
• Konstrukcja nasuwana: szybki i prosty montaż bez konieczności stosowania specjalistycznych narzędzi, co skraca czas instalacji.
• Możliwość pracy z żyłą powrotną z drutów lub taśm miedzianych: elastyczność w projektowaniu systemów uziemiających i powrotnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi. Zaprojektowany zgodnie z dobrymi praktykami inżynierskimi dla osprzętu kablowego średniego napięcia.

Zastosowanie

Głowica CAE-F znajduje zastosowanie w sieciach średniego napięcia, szczególnie w stacjach transformatorowych, rozdzielnicach napowietrznych oraz przyłączach kablowych.

• Zakończenie kabli 1-żyłowych w napowietrznych liniach średniego napięcia.
• Połączenie kabli z transformatorami i aparaturą rozdzielczą w stacjach.
• Przyłączanie kabli do odłączników i bezpieczników w sieciach dystrybucyjnych.
• Stosowanie w instalacjach przemysłowych wymagających niezawodnych zakończeń kablowych do 36 kV.

Wskazówki Montażowe

Montaż głowicy powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie nasuwa się na przygotowany kabel zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kabel. Należy stosować się do zaleceń dotyczących momentu dokręcania i przygotowania izolacji. Przekrój żyły musi mieścić się w zakresie 120–400 mm².

FAQ

• Czy głowica CAE-F jest odpowiednia do kabli z ekranem zdzieralnym? Tak, producent dopuszcza stosowanie z kablami o izolacji z tworzyw sztucznych z ekranami grafityzowanymi, wytłaczanymi lub zdzieralnymi.
• Jaki jest maksymalny przekrój żyły? Maksymalny przekrój żyły wynosi 400 mm², minimalny 120 mm².
• Czy głowica wymaga specjalnych narzędzi do montażu? Głowica jest konstrukcji nasuwanej, co umożliwia montaż bez specjalistycznych narzędzi, jednak należy ściśle przestrzegać instrukcji producenta.
