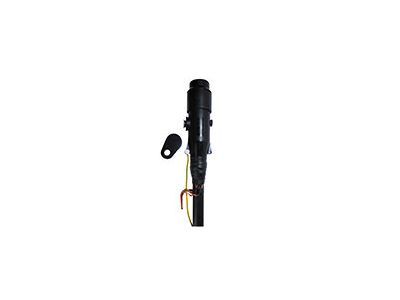

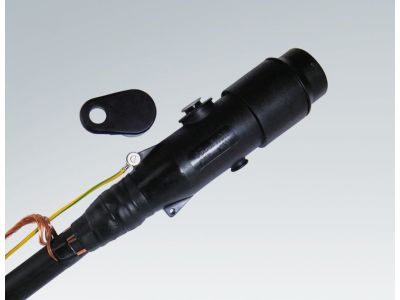

Głowica konektorowa prosta 24kV,z pojem dzielnik napięcia, interface typu A, CGS 250A 24kV 25-95/EGA | 295283 Cellpack

Opis i Kluczowe Cechy

Głowica konektorowa prosta z serii Cellplux (symbol 295283) przeznaczona do pracy w sieciach średniego napięcia do 24 kV. Wyposażona w zintegrowany pojemnościowy dzielnik napięcia, który umożliwia bezpieczne ustalenie kolejności faz bez konieczności dotykania elementów pod napięciem. Prąd znamionowy 250 A oraz zakres przekroju kabla 25–95 mm² zapewniają uniwersalność przy łączeniu transformatorów i rozdzielnic z izolatorami przepustowymi typu A. Głowica kompatybilna z normami EN 50180, EN 50181 oraz DIN 47636.

• Napięcie znamionowe 24 kV: bezpieczna praca w sieciach średniego napięcia, odpowiednia dla standardowych instalacji SN.
• Prąd znamionowy 250 A: wysoka zdolność przewodzenia prądu, gwarancja niezawodności w obwodach o znacznym obciążeniu.
• Pojemnościowy dzielnik napięcia: umożliwia bezkontaktowe wyznaczanie kolejności faz oraz pomiar napięcia – zwiększa bezpieczeństwo i komfort diagnostyki.
• Zakres przekroju kabla 25–95 mm²: elastyczność w doborze przewodu, pasuje do większości standardowych kabli jednożyłowych SN.
• Interfejs typu A zgodny z EN 50180/50181: pełna kompatybilność z izolatorami przepustowymi transformatorów i rozdzielnic.

Zgodność z Normami

Głowica konektorowa spełnia wymagania norm EN 50180, EN 50181 oraz DIN 47636, co potwierdza jej przydatność do współpracy z izolatorami przepustowymi typu A. Produkt posiada certyfikat CE.

Zastosowanie

Głowica przeznaczona do podłączania kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z różnymi rodzajami ekranu (grafityzowany, wytłaczany lub zdzieralny) oraz żyłą powrotną (druty lub taśmy). Dzięki zintegrowanemu dzielnikowi napięcia sprawdza się w miejscach wymagających kontroli kolejności faz.

• Przyłącze kabli SN do transformatorów wyposażonych w izolatory przepustowe typu A.
• Podłączenie do rozdzielnic średniego napięcia z przepustami typu A zgodnymi z DIN 47636.
• Sieci kablowe 24 kV – zarówno w stacjach transformatorowych, jak i w polach liniowych.
• Pomiar kolejności faz i synchronizacja w sieciach SN dzięki wbudowanemu dzielnikowi napięcia.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (min. grupa G1/G2 dla sieci SN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziem wszystkie fazy. Przygotowanie kabla (odizolowanie, uformowanie ekranu) oraz moment dokręcania elementów – zgodnie z dokumentacją producenta. Dobierz przekrój kabla do zakresu 25–95 mm², stosując zalecane końcówki kablowe.

FAQ

• Jakie kable można podłączyć do tej głowicy? Kable jednożyłowe o izolacji wytłaczanej (PE, VPE, EPR) z ekranem grafityzowanym, wytłaczanym lub zdzieralnym, z żyłą powrotną drucianą lub taśmową, w zakresie przekroju 25–95 mm².
• Czy głowica posiada dzielnik napięcia i do czego służy? Tak, zintegrowany pojemnościowy dzielnik napięcia umożliwia bezpieczne ustalenie kolejności faz oraz pomiar napięcia bez kontaktu z elementami pod napięciem – zwiększa bezpieczeństwo pracy diagnostycznej.
• Z jakimi izolatorami przepustowymi współpracuje głowica? Głowica jest przystosowana do interfejsu typu A zgodnego z normami EN 50180, EN 50181 oraz DIN 47636 – pasuje do standardowych przepustów transformatorów i rozdzielnic SN.
