Głowica konektorowa kątowa CTS 12/20kV 630A do kabli 1-żyłowych 24kV 95-240mm2/EGA | 220775 Cellpack

Opis i Kluczowe Cechy

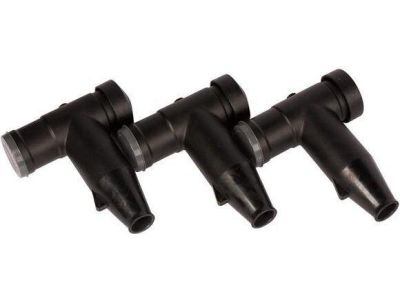

Głowica konektorowa kątowa Cellplux CTS (symbol 220775) to element przeznaczony do podłączenia kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z transformatorami i rozdzielnicami wyposażonymi w izolatory przepustowe z interfejsem typu C. Przystosowana do napięcia znamionowego 12/20 kV i prądu ciągłego 630 A, umożliwia bezpieczne i niezawodne łączenie w sieciach średniego napięcia. Kompatybilna z kablami o przekroju od 95 do 240 mm² oraz różnych typach ekranu – grafitowym, wytłaczanym lub zdzieralnym.

• Napięcie znamionowe 12/20 kV: gwarantuje bezpieczną pracę w sieciach średniego napięcia do 36 kV (maksymalne napięcie sieciowe), zapewniając odpowiednią izolację i wytrzymałość elektryczną.
• Prąd znamionowy 630 A: umożliwia przesyłanie dużych mocy bez ryzyka przegrzania złącza, odpowiedni dla obciążeń transformatorów i pól rozdzielczych.
• Interfejs typu C zgodny z EN 50180, EN 50181: zapewnia kompatybilność z izolatorami przepustowymi w standardowych transformatorach i rozdzielnicach, ułatwiając integrację systemową.
• Przystosowana do kabli 1-żyłowych 24 kV 95-240 mm²: szeroki zakres przekrojów żył i typów izolacji (PE, VPE, EPR) oraz możliwość obsługi różnych ekranów (grafitowy, wytłaczany, zdzieralny) – elastyczność w doborze kabla do konkretnej instalacji.
• Konstrukcja kątowa: ułatwia prowadzenie kabla w ograniczonych przestrzeniach, minimalizując naprężenia i ryzyko uszkodzenia izolacji.

Zgodność z Normami

Głowica konektorowa Cellplux CTS została zaprojektowana zgodnie z normami EN 50180 i EN 50181, określającymi wymiary i interfejsy dla izolatorów przepustowych typu C. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania.

Zastosowanie

Głowica konektorowa CTS znajduje zastosowanie w profesjonalnych instalacjach średniego napięcia, szczególnie przy łączeniu kabli z transformatorami i rozdzielnicami. Idealna do:

• Podłączenia kabli wyjściowych z transformatorów SN/nn do rozdzielnic pierwotnych.
• Tworzenia połączeń w stacjach transformatorowych oraz polach wnętrzowych i napowietrznych.
• Modernizacji istniejących sieci wymagających wymiany głowic kablowych na wersję kątową dla lepszego prowadzenia kabli.
• Instalacji w obiektach przemysłowych, komercyjnych i infrastrukturze energetycznej wymagających wysokiej niezawodności i odporności na warunki pracy.

Wskazówki Montażowe

Montaż głowicy konektorowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić wszystkie obwody. Stosować się do instrukcji montażu producenta dotyczących przygotowania kabla (obróbka ekranu, izolacji, żyły) oraz momentu dokręcania śrub mocujących. Przekrój żyły musi być zgodny z zaciskiem (95–240 mm²). Po montażu zaleca się wykonanie prób napięciowych zgodnie z obowiązującymi normami.

FAQ

• Czy głowica jest przeznaczona do kabli z ekranem z żyły powrotnej? Tak, głowica CTS obsługuje kable z ekranem w postaci żyły powrotnej z drutów lub taśm, a także inne rodzaje ekranu (grafitowy, wytłaczany, zdzieralny).
• Jakie maksymalne napięcie sieciowe może być stosowane z tą głowicą? Głowica jest zaprojektowana na napięcie znamionowe 12/20 kV (U0/U), ale dopuszcza pracę w sieciach o napięciu maksymalnym do 36 kV – należy jednak uwzględnić wytrzymałość izolacji i warunki eksploatacyjne.
• Czy głowica wymaga specjalnego narzędzia do montażu? Do montażu niezbędne są standardowe narzędzia do obróbki kabli SN oraz klucz dynamometryczny do dokręcania śrub mocujących zgodnie z momentem podanym w dokumentacji producenta.
