Głowica konektorowa kątowa CTS 12/20kV 630A do kabli 1-żyłowych 24kV 25-70mm2/EGA | 250711 Cellpack

Opis i Kluczowe Cechy

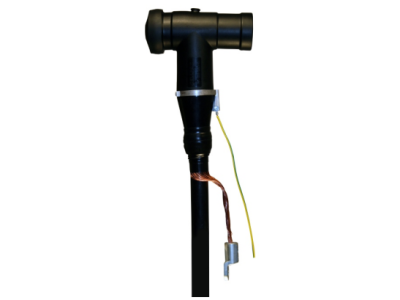

Głowica konektorowa kątowa typu T Cellplux CTS (symbol 250711) przeznaczona jest do podłączenia kabli jednożyłowych o izolacji wytłaczanej z transformatorami i rozdzielnicami wyposażonymi w izolatory przepustowe z interfejsem typu C. Dzięki prądowi znamionowemu 630 A oraz napięciu znamionowemu 12/20 kV zapewnia bezpieczne i niezawodne przesyłanie energii w sieciach średniego napięcia, z możliwością pracy w systemach o napięciu sieciowym do 36 kV.

• Prąd znamionowy 630 A: Umożliwia przesyłanie dużych mocy bez ryzyka przegrzania styków i połączeń, co gwarantuje stabilną pracę w wymagających obwodach średniego napięcia.
• Napięcie znamionowe 12/20 kV (max 36 kV): Przystosowana do sieci o podwyższonych wymaganiach izolacyjnych, zapewnia bezpieczeństwo w systemach dystrybucji energii.
• Interfejs typu C zgodny z EN 50180 i EN 50181: Gwarantuje kompatybilność z izolatorami przepustowymi w transformatorach i rozdzielnicach, co ułatwia integrację i skraca czas montażu.
• Kompatybilność z kablami 1-żyłowymi 24 kV o przekroju 25–70 mm²: Obsługuje szeroki zakres przewodów z izolacją wytłaczaną (PE, VPE, EPR) i różnymi rodzajami ekranu (grafityzowany, wytłaczany, zdzieralny) oraz formami ekranu (żyła powrotna z drutów lub taśm), co zapewnia uniwersalność zastosowań.
• Konstrukcja kątowa ze śrubami mocującymi: Ułatwia montaż w ograniczonej przestrzeni oraz zapewnia pewne i trwałe połączenie mechaniczne z izolatorem przepustowym.

Zgodność z Normami

Głowica konektorowa CTS spełnia wymagania norm EN 50180 oraz EN 50181 dla izolatorów przepustowych z interfejsem typu C. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt jest przeznaczony do stosowania w sieciach o maksymalnym napięciu sieciowym do 36 kV.

Zastosowanie

Głowica konektorowa kątowa CTS znajduje zastosowanie w instalacjach średniego napięcia, gdzie wymagane jest niezawodne i bezpieczne połączenie kabli z urządzeniami. Dzięki swojej konstrukcji i parametrom jest idealna do:

• Podłączania kabli 1-żyłowych do transformatorów wyposażonych w izolatory przepustowe z interfejsem typu C.
• Łączenia kabli z rozdzielnicami SN w stacjach transformatorowych i wnętrzowych.
• Tworzenia odgałęzień i połączeń kątowych w systemach dystrybucji energii średniego napięcia.
• Remontów i modernizacji istniejących sieci, gdzie wymagana jest kompatybilność z izolatorami typu C.

Wskazówki Montażowe

Montaż głowicy konektorowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Głowicę mocuje się na izolatorze przepustowym za pomocą dostarczonych śrub mocujących – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodu kabla (25–70 mm²) musi być dobrany do prądu znamionowego 630 A oraz warunków sieciowych. Montaż na szynie ani listwie nie jest wymagany – urządzenie montuje się bezpośrednio na izolatorze.

FAQ

• Jaki jest maksymalny przekrój kabla do tej głowicy? Głowica CTS jest przystosowana do kabli 1-żyłowych o przekroju od 25 mm² do 70 mm², z izolacją wytłaczaną (PE, VPE, EPR).
• Czy głowica nadaje się do sieci o napięciu wyższym niż 20 kV? Tak, maksymalne napięcie sieciowe, w którym głowica może pracować, wynosi 36 kV. Napięcie znamionowe izolatora przepustowego to 12/20 kV.
• Jakie rodzaje ekranów kabla można stosować? Głowica jest kompatybilna z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi, a także z żyłami powrotnymi wykonanymi z drutów lub taśmy.
