Głowica konektorowa kątowa 24kV,z pojem dzielnik napięcia, interface typu A CWS 250A 24kV 70-150/EGA | 293792 Cellpack

Opis i Kluczowe Cechy

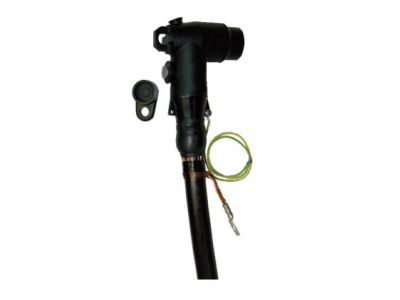

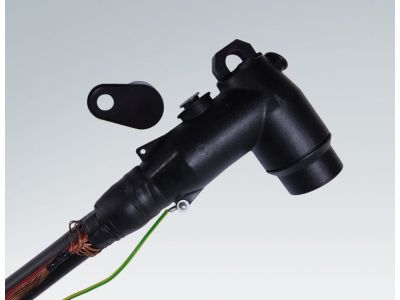

Głowica konektorowa kątowa Cellplux o symbolu 293792 przeznaczona jest do przyłączania kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) do transformatorów i rozdzielnic wyposażonych w izolatory przepustowe z interfejsem typu A. Zaprojektowana na napięcie sieciowe do 24 kV i prąd znamionowy 250 A, zapewnia niezawodne połączenie w średnim napięciu. Zintegrowany pojemnościowy dzielnik napięcia umożliwia bezpieczne określenie kolejności faz bez styczności z elementami pod napięciem.

• Napięcie sieciowe do 24 kV: bezpieczna i trwała praca w sieciach średniego napięcia, zgodna z wymaganiami stacji transformatorowych i rozdzielnic SN.
• Prąd znamionowy 250 A: wysoka obciążalność prądowa umożliwiająca stosowanie w obwodach o znacznym zapotrzebowaniu mocy.
• Interfejs typu A (wg EN 50180, EN 50181, DIN 47636): uniwersalność i kompatybilność z najpopularniejszymi izolatorami przepustowymi stosowanymi w transformatorach i rozdzielnicach.
• Pojemnościowy dzielnik napięcia: umożliwia bezkontaktowe i bezpieczne sprawdzenie kolejności faz oraz obecności napięcia, zwiększając bezpieczeństwo pracy personelu.
• Zakres przekrojów kabli 70–150 mm²: elastyczność w doborze do różnych typów kabli jednożyłowych z izolacją wytłaczaną oraz ekranem grafityzowanym, wytłaczanym lub zdzieralnym.

Zgodność z Normami

Głowica konektorowa Cellplux 293792 jest zgodna z normami EN 50180, EN 50181 oraz DIN 47636, które określają wymagania dla izolatorów przepustowych i interfejsów typu A w sieciach średniego napięcia. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Głowica kątowa z dzielnikiem napięcia znajduje zastosowanie w sieciach średniego napięcia do 24 kV, szczególnie w stacjach transformatorowych i rozdzielnicach SN. Dzięki zintegrowanemu dzielnikowi napięcia sprawdza się tam, gdzie wymagana jest szybka i bezpieczna identyfikacja faz.

• Przyłączanie kabli jednożyłowych o izolacji wytłaczanej do transformatorów z izolatorami przepustowymi interfejsu A.
• Podłączanie kabli do aparatury rozdzielczej średniego napięcia w rozdzielnicach wnętrzowych i napowietrznych.
• Bezpieczne ustalanie kolejności faz oraz kontrola obecności napięcia podczas prac eksploatacyjnych i konserwacyjnych.
• Modernizacja lub wymiana istniejących głowic w sieciach 24 kV przy zachowaniu kompatybilności z dotychczasowymi izolatorami przepustowymi.

Wskazówki Montażowe

Montaż głowicy konektorowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie końcówki kabla (usunięcie izolacji, ekranu i żyły powrotnej) musi być wykonane zgodnie z instrukcją producenta. Głowicę należy nasunąć na odpowiednio przygotowaną żyłę, a połączenie skręcić z momentem dokręcania podanym w dokumentacji technicznej. Przekrój kabla powinien mieścić się w zakresie 70–150 mm² i być dobrany do obciążenia prądowego. Po zamontowaniu zaleca się przeprowadzenie próby napięciowej.

FAQ

• Do jakich kabli nadaje się głowica Cellplux 293792? Głowica jest przeznaczona do kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z ekranem grafityzowanym, wytłaczanym lub zdzieralnym oraz żyłą powrotną z drutów lub taśm. Zakres przekrojów wynosi 70–150 mm².
• Jaka jest funkcja pojemnościowego dzielnika napięcia? Dzielnik napięcia wbudowany w korpus głowicy pozwala na bezpieczne, bezkontaktowe sprawdzenie kolejności faz oraz potwierdzenie obecności napięcia, co zwiększa bezpieczeństwo podczas prac pomiarowych i eksploatacyjnych.
• Jakie normy spełnia ta głowica? Głowica jest zgodna z normami EN 50180, EN 50181 oraz DIN 47636, które określają wymagania dla izolatorów przepustowych i interfejsów typu A w sieciach średniego napięcia do 24 kV.
