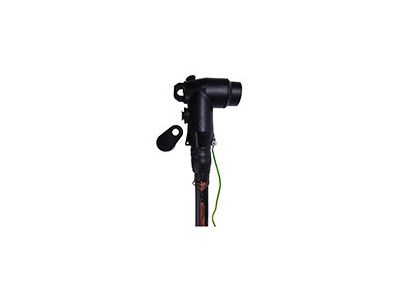

Głowica konektorowa kątowa 24kV,z pojem dzielnik napięcia, interface typu A CWS 250A 24kV 16-95/EGA | 295167 Cellpack

Opis i Kluczowe Cechy

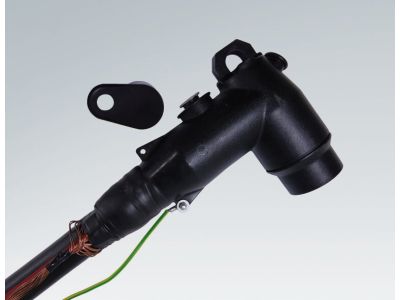

Głowica konektorowa kątowa CWS 250A 24kV 16-95/EGA (symbol 295167) przeznaczona jest do podłączania kabli jednożyłowych o izolacji wytłaczanej do transformatorów i rozdzielnic wyposażonych w izolatory przepustowe z interfejsem typu A. Dzięki zintegrowanemu pojemnościowemu dzielnikowi napięcia umożliwia bezpieczne ustalenie kolejności faz bez dodatkowego osprzętu. Przeznaczona do pracy w sieciach o napięciu do 24 kV i prądzie znamionowym 250 A, obsługuje kable o przekroju żyły od 16 do 95 mm².

• Napięcie znamionowe 24 kV: Gwarantuje niezawodną izolację w sieciach średniego napięcia, zapewniając bezpieczną eksploatację w systemach dystrybucyjnych.
• Prąd znamionowy 250 A: Umożliwia przesył dużych mocy przy minimalnych stratach, dopasowany do typowych obciążeń transformatorów i rozdzielnic SN.
• Zintegrowany pojemnościowy dzielnik napięcia: Pozwala na szybkie i bezpieczne określenie kolejności faz bez konieczności stosowania zewnętrznych sond, co przyspiesza prace uruchomieniowe i serwisowe.
• Interfejs typu A zgodny z EN 50180/50181: Zapewnia kompatybilność z przepustami transformatorów i rozdzielnic według uznanych norm, upraszczając montaż i wymianę.
• Szeroki zakres przekroju kabla (16–95 mm²): Uniwersalność zastosowania – jedna głowica obsługuje wiele typów kabli jednożyłowych z izolacją wytłaczaną (PE, VPE, EPR) oraz różnymi rodzajami ekranu.

Zgodność z Normami

Głowica spełnia wymagania norm EN 50180, EN 50181 oraz DIN 47636, co potwierdza jej zgodność z europejskimi standardami dotyczącymi połączeń kablowych w sieciach średniego napięcia. Posiada certyfikację CE.

Zastosowanie

Głowica kątowa z dzielnikiem napięcia znajduje zastosowanie w stacjach transformatorowych, rozdzielnicach SN oraz przyłączach kablowych, gdzie wymagane jest niezawodne i bezpieczne połączenie kabla z aparaturą. Sprawdza się szczególnie w sytuacjach wymagających identyfikacji faz.

• Podłączenie kabli wyjściowych transformatorów średniego napięcia do rozdzielnic głównych.
• Montaż w złączach kablowych w stacjach transformatorowo-rozdzielczych (wnętrzowych i napowietrznych).
• Prace uruchomieniowe i okresowe kontrole kolejności faz w sieciach 24 kV bez konieczności otwierania połączeń.
• Modernizacja istniejących przyłączy kablowych – głowica kompatybilna z interfejsem typu A.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć kabel przed przypadkowym załączeniem. Przygotowanie kabla (usunięcie izolacji, ekranu, żyły powrotnej) należy wykonać zgodnie z instrukcją producenta. Dozwolone są wyłącznie kable jednożyłowe o izolacji wytłaczanej (PE, VPE, EPR) z ekranem grafityzowanym, wytłaczanym lub zdzieralnym oraz żyłą powrotną z drutów lub taśm. Przekrój żyły musi mieścić się w zakresie 16–95 mm². Połączenie należy sprawdzić pod kątem szczelności i prawidłowego dociśnięcia styków. Wszelkie prace należy przeprowadzać przy użyciu odpowiednich narzędzi i środków ochrony indywidualnej.

FAQ

• Do czego służy zintegrowany pojemnościowy dzielnik napięcia? Umożliwia bezpieczne określenie kolejności faz w sieci średniego napięcia (24 kV) bez potrzeby podłączania dodatkowych urządzeń pomiarowych, co skraca czas uruchomienia i zwiększa bezpieczeństwo personelu.
• Co oznacza interfejs typu A według norm EN 50180/50181? Jest to standardowy wymiar i kształt izolatora przepustowego stosowanego w transformatorach i rozdzielnicach SN, zapewniający uniwersalność głowicy i wymienność z wieloma typami aparatury.
• Jaki przekrój kabla obsługuje głowica? Głowica przystosowana jest do kabli jednożyłowych o przekroju żyły 16–95 mm², zarówno z izolacją z polietylenu (PE), polietylenu usieciowanego (VPE), jak i elastomeru etylenowo-propylenowego (EPR), z ekranami rodzajów grafityzowany, wytłaczany lub zdzieralny.
