Głowica konektorowa kątowa 1250A, interface typu C, CTS 1250A 36kV 400-630 mm2 EGA | 309284 Cellpack

Opis i Kluczowe Cechy

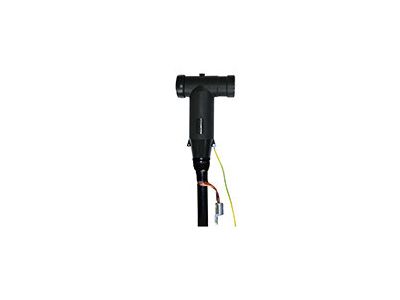

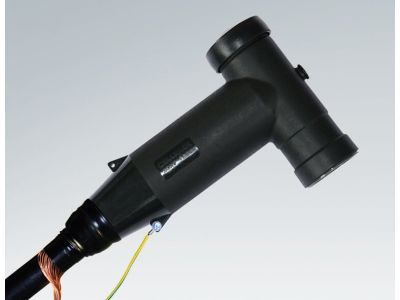

Głowica konektorowa kątowa o symbolu 309284 (CTS 1250A 36kV 400-630 mm2 EGA) przeznaczona jest do łączenia kabli jednożyłowych z izolacją wytłaczaną (PE, VPE, EPR) z rozdzielnicami i transformatorami. Dzięki interfejsowi typu C zgodnemu z normami EN 50180 i EN 50181 oraz prądowi znamionowemu 1250 A zapewnia bezpieczne i niezawodne przyłączenie w sieciach o napięciu maksymalnym do 36 kV. Konstrukcja kątowa ułatwia prowadzenie kabli w ciasnych przestrzeniach rozdzielnic.

• Prąd znamionowy 1250 A: Umożliwia bezpieczne przesyłanie dużych mocy bez ryzyka przegrzania, odpowiednie dla wymagających aplikacji średniego napięcia.
• Napięcie maksymalne do 36 kV: Gwarantuje izolację i wytrzymałość elektryczną w sieciach wysokiego napięcia, spełniając rygorystyczne wymagania systemów dystrybucyjnych.
• Interfejs typu C (stożkowy gwint zewnętrzny): Zapewnia kompatybilność z typowymi złączkami urządzeń rozdzielniczych i transformatorowych, ułatwiając szybki i pewny montaż.
• Zakres przekroju kabla 400–630 mm²: Elastyczność w doborze przewodu – jedna głowica obsługuje szeroki przedział przekrojów, redukując potrzebę magazynowania wielu wariantów.
• Kompatybilność z różnymi powłokami i ekranami: Działa z kablami o powłokach grafitowanych, ściąganych oraz ekranach z drutu miedzianego lub taśmowego, co zwiększa uniwersalność zastosowania.

Zgodność z Normami

Głowica została zaprojektowana zgodnie z normami EN 50180 i EN 50181, które określają wymiary i właściwości połączeń stożkowych dla aparatury średniego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi wymaganiami europejskimi.

Zastosowanie

Głowica konektorowa kątowa CTS dedykowana jest do przyłączania kabli jednożyłowych w systemach elektroenergetycznych średniego napięcia. Sprawdza się zarówno w instalacjach wnętrzowych, jak i napowietrznych.

• Przyłączenie kabli do rozdzielnic SN w stacjach transformatorowych i kontenerach.
• Podłączanie transformatorów średniego napięcia za pomocą złączek stożkowych typu C.
• Tworzenie odcinków linii kablowych w sieciach dystrybucyjnych 36 kV (wnętrzowych i napowietrznych).
• Wymiana lub modernizacja istniejących głowic w rozdzielnicach wymagających interfejsu typu C.

Wskazówki Montażowe

Montaż głowicy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od kabla oraz uziemić wszystkie elementy przewodzące. Podczas montażu postępuj zgodnie z dokumentacją techniczną producenta, zwracając szczególną uwagę na moment dokręcania połączeń i prawidłowe osadzenie na izolacji kabla. Dobór narzędzi i przygotowanie końcówki kabla (usunięcie powłoki, uformowanie ekranu) musi odpowiadać specyfikacji głowicy – nieprzestrzeganie instrukcji może prowadzić do uszkodzenia izolacji lub obniżenia wytrzymałości elektrycznej.

FAQ

• Jaki typ interfejsu posiada ta głowica? Głowica wyposażona jest w interfejs stożkowy typu C z gwintem zewnętrznym, zgodny z normami EN 50180 i EN 50181. Przeznaczona do współpracy z odpowiednimi złączkami urządzeń (wtykami stożkowymi).
• Do jakiego napięcia mogę stosować głowicę CTS 309284? Głowica dopuszczona jest do pracy w sieciach o maksymalnym napięciu do 36 kV. Jest to wartość napięcia znamionowego międzyfazowego, co czyni ją odpowiednią dla typowych systemów średniego napięcia.
• Jaki zakres przekroju kabla obsługuje ta głowica? Głowica przeznaczona jest dla kabli jednożyłowych o przekroju żyły od 400 mm² do 630 mm². W tym zakresie nie wymaga stosowania dodatkowych adapterów – wystarczy odpowiednie przygotowanie końcówki kabla.
