Głowica kątowa ekranowana doSF6-pole lin.RSTI5854,95-240mm2,SF6 typC(630A)M16,końc śrub,dożyłyAl,Cu | RSTI 5854 Blumenbecker

Opis i Kluczowe Cechy

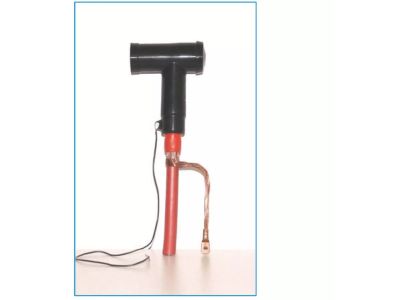

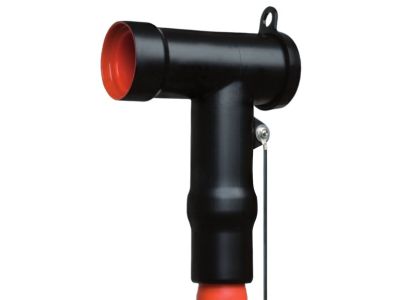

Ekranowana głowica kątowa RSTI 5854 to zaawansowane rozwiązanie konektorowe typu T, zaprojektowane przez renomowanego producenta Raychem (TE Connectivity). Produkt dedykowany jest do pracy w sieciach średniego napięcia o parametrach 8,7/15 kV oraz 12/20 kV. Dzięki zastosowaniu interfejsu typu C (630A) zgodnego z normą EN 50181, głowica umożliwia bezpieczne i hermetyczne połączenie kabli z rozdzielnicami w izolacji gazowej SF6 oraz transformatorami.

• Szeroki zakres przekrojów: Obsługa żył o przekroju znamionowym od 95 mm² do 240 mm² pozwala na elastyczne dopasowanie do różnych projektów energetycznych.
• Uniwersalność materiałowa: Zastosowanie końcówek śrubowych M16 umożliwia skuteczne łączenie zarówno żył aluminiowych (Al), jak i miedzianych (Cu).
• Pełne ekranowanie: Zewnętrzna warstwa przewodząca zapewnia bezpieczeństwo personelu poprzez utrzymanie potencjału ziemi na powierzchni głowicy oraz eliminuje wyładowania niezupełne.
• Wysoka obciążalność: Prąd znamionowy wynoszący 630A gwarantuje stabilną pracę nawet przy pełnym obciążeniu sieci przemysłowych.

Zgodność z Normami

Głowica RSTI 5854 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy CENELEC HD 629.1 S2, co potwierdza jej niezawodność w europejskich systemach elektroenergetycznych. Interfejs przyłączeniowy jest w pełni kompatybilny z gniazdami typu C według normy EN 50181, co zapewnia zamienność i standaryzację w obrębie nowoczesnych rozdzielnic SN.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w dużych zakładach przemysłowych. Jest idealnym wyborem do:

• Podłączania kabli SN do rozdzielnic w izolacji SF6 (pole liniowe).
• Instalacji w stacjach transformatorowych kontenerowych i wnętrzowych.
• Systemów zasilania obiektów infrastrukturalnych wymagających wysokiej niezawodności połączeń.
• Modernizacji istniejących sieci średniego napięcia, gdzie wymagana jest kompaktowa budowa kątowa.

Wskazówki Montażowe

Montaż głowicy RSTI 5854 powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem następujących zasad:

• Przygotowanie kabla: Należy precyzyjnie zdjąć warstwy izolacji i ekranu zgodnie z dołączoną instrukcją montażu, dbając o czystość powierzchni izolacyjnej.
• Moment dokręcania: Końcówki śrubowe należy dokręcać aż do zerwania łbów śrub, co gwarantuje uzyskanie optymalnego docisku stykowego bez użycia klucza dynamometrycznego.
• Smarowanie: Użycie dołączonego smaru silikonowego jest niezbędne dla ułatwienia nasunięcia korpusu głowicy na izolację kabla oraz zapewnienia szczelności elektrycznej.
• Uziemienie: Należy pamiętać o prawidłowym połączeniu ekranu kabla z systemem uziemiającym poprzez zintegrowany punkt uziemiający głowicy.

FAQ

• Czy głowica może pracować w warunkach zewnętrznych? Tak, konstrukcja głowicy jest odporna na czynniki środowiskowe, jednak najczęściej stosuje się ją wewnątrz pól rozdzielczych.
• Czy zestaw zawiera końcówki śrubowe? Tak, głowica RSTI 5854 wyposażona jest w uniwersalne końcówki śrubowe obsługujące zakres 95-240 mm².
• Czy głowica wymaga konserwacji? Po prawidłowym montażu system jest bezobsługowy i nie wymaga okresowych przeglądów mechanicznych połączenia.
