Dźwignia napędowa do wyłączników krańcowych 3SE51/52 pręt sprężynowy długość całkowita 142,5mm | 3SE5000-0AR01 Siemens

Alternatywny kod produktu: 3SE50000AR01

Opis i Kluczowe Cechy

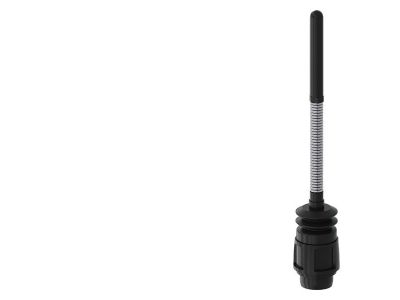

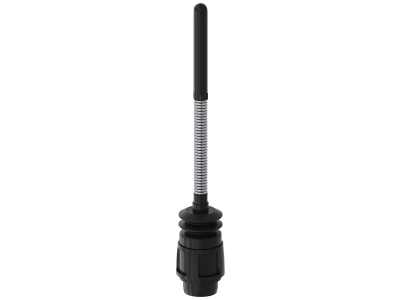

Dźwignia napędowa (główka wykonawcza) Siemens SIRIUS 3SE5000-0AR01 to akcesorium przeznaczone do wyłączników krańcowych serii 3SE51/52. Wyposażona w pręt sprężynowy o długości całkowitej 142,5 mm, umożliwia precyzyjną rejestrację położenia elementów maszyn oraz nadzorowanie ustawienia urządzeń ochronnych. Kompatybilna z modułową konstrukcją łączników drogowych 3SE5, zapewnia elastyczność konfiguracji przy minimalnej liczbie typów magazynowych.

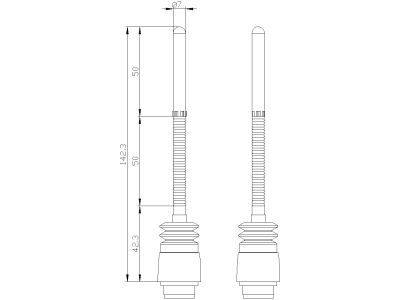

• Długość całkowita 142,5 mm: Zoptymalizowana do precyzyjnego wykrywania pozycji w wąskich przestrzeniach montażowych i standardowych zastosowaniach przemysłowych.
• Pręt sprężynowy: Zapewnia stały nacisk i powtarzalność przełączania, co zwiększa niezawodność działania w cyklach pracy maszyny.
• Kompatybilność z serią 3SE51/52: Łatwa integracja z istniejącymi wyłącznikami krańcowymi SIRIUS 3SE5, bez konieczności modyfikacji konstrukcji.
• Normy EN 50047 i EN 50041: Punkty przełączania i mocowanie zgodne z europejskimi standardami dla łączników drogowych, gwarantują bezpieczną współpracę z obudowami i prowadnicami.
• Międzynarodowe dopuszczenia IEC i UL: Potwierdzona zgodność z wymaganiami globalnych rynków, co ułatwia eksport maszyn i urządzeń.

Zgodność z Normami

Dźwignia napędowa 3SE5000-0AR01 została zaprojektowana zgodnie z normami EN 50047 oraz EN 50041, które określają punkty przełączania i mocowanie wyłączników krańcowych. Posiada również dopuszczenia międzynarodowe IEC i UL, co świadczy o spełnieniu rygorystycznych wymogów bezpieczeństwa i kompatybilności w zastosowaniach przemysłowych na całym świecie.

Zastosowanie

Dźwignia napędowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna rejestracja położenia mechanicznego oraz sygnalizacja stanu krańcowego w automatyce przemysłowej. Dzięki prostej konstrukcji i modułowej kompatybilności sprawdza się w wielu scenariuszach.

• Rejestracja pozycji elementów maszyn (np. suwnic, przenośników, siłowników) w celu sterowania sekwencjami ruchu.
• Nadzorowanie ustawienia urządzeń ochronnych, takich jak osłony, klapy czy drzwi bezpieczeństwa.
• Sygnalizacja krańcowego położenia w systemach transportu bliskiego (taśmociągi, podajniki).
• Automatyka budynkowa – pozycjonowanie żaluzji, bram i rolet przemysłowych przy współpracy z wyłącznikami krańcowymi 3SE5.

Wskazówki Montażowe

Montaż dźwigni napędowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu wyłącznika krańcowego. Dźwignię mocuje się bezpośrednio na trzpieniu wyłącznika serii 3SE51/52 – nie wymaga dodatkowej szyny TH35. Przekrój przewodów oraz moment dokręcania śrub zacisków wyłącznika należy dobrać zgodnie z danymi katalogowymi konkretnego modelu łącznika.

FAQ

• Czy dźwignia 3SE5000-0AR01 pasuje do wszystkich wariantów wyłączników 3SE5? Jest dedykowana do wyłączników krańcowych serii 3SE51 i 3SE52. W przypadku innych podserii zalecamy weryfikację zgodności w karcie katalogowej wyłącznika.
• Jaki stopień ochrony (IP) ma dźwignia napędowa? Stopień ochrony zależy od wyłącznika krańcowego, z którym jest używany. Sama dźwignia jest elementem mechanicznym nieposiadającym własnej klasy IP – należy stosować się do wartości podanej dla wybranego modelu łącznika.
• Czy dźwignia może być stosowana w wersji z diodą LED i wtyczką M12? Diody LED oraz złącze M12 są opcjonalnym wyposażeniem niektórych wariantów wyłączników serii 3SE5. Dźwignia napędowa jest akcesorium mechanicznym i nie zawiera elementów elektronicznych – może być używana zarówno z wersjami standardowymi, jak i z opcjonalnym wyposażeniem LED pod warunkiem zachowania zgodności montażowej.
