Filtr wylotowy, kratka wentylacyjna z filtrem G3, wymiar 1,otwór92x92mm, IP54,RAL7035 | 7F.02.0.000.1000 Finder

Opis i Kluczowe Cechy

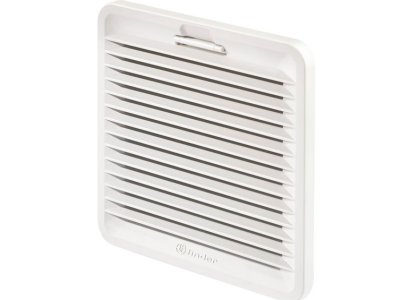

Filtr wylotowy FINDER Typ 7F.02.0.000.1000 to profesjonalne rozwiązanie dedykowane do systemów wentylacji wymuszonej w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt został zaprojektowany przez renomowane studio projektowe MINELLI | FOSSATI, co łączy wysoką estetykę z maksymalną funkcjonalnością przemysłową. Kluczową cechą filtra jest jego minimalna głębokość zabudowy wewnątrz szafy, co pozwala na optymalne wykorzystanie przestrzeni montażowej, nawet w gęsto upakowanych systemach automatyki.

• Wysoka klasa filtracji: Zastosowana mata filtrująca w klasie G3 skutecznie zatrzymuje zanieczyszczenia stałe, chroniąc wrażliwe komponenty elektroniczne przed kurzem i pyłem.
• Stopień ochrony IP54: Konstrukcja kratki zapewnia szczelność na poziomie IP54, co gwarantuje ochronę przed bryzgami wody oraz wnikaniem pyłu w ilościach zakłócających pracę urządzeń.
• Kolorystyka RAL 7035: Standardowy jasnoszary kolor obudowy idealnie komponuje się z większością nowoczesnych szaf sterowniczych dostępnych na rynku.
• Wymiary: Zewnętrzny wymiar ramki wynosi 120x120 mm (Wymiar 1), co jest ściśle dopasowane do otworu montażowego o wymiarach 92x92 mm.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi marki FINDER. Spełnia wymagania dotyczące stopnia ochrony obudów (IP) zgodnie z normą PN-EN 60529. Materiały użyte do produkcji maty filtrującej oraz samej kratki są odporne na starzenie i działanie czynników zewnętrznych, co potwierdza zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa komponentów elektro-technicznych.

Zastosowanie

Filtr wylotowy 7F.02.0.000.1000 jest niezbędnym elementem pasywnego systemu chłodzenia. Jego głównym zadaniem jest umożliwienie swobodnego odprowadzenia ciepłego powietrza z wnętrza obudowy na zewnątrz, przy jednoczesnym zachowaniu bariery ochronnej. Jest on w pełni kompatybilny z wentylatorami serii 7F.20.x.xxx.1020. W profesjonalnych instalacjach zaleca się, aby wymiar filtra wylotowego odpowiadał wymiarowi wentylatora nawiewnego, co zapewnia zrównoważony przepływ powietrza i zapobiega powstawaniu martwych stref termicznych wewnątrz rozdzielnicy.

Wskazówki Montażowe

Montaż filtra został zaprojektowany tak, aby maksymalnie skrócić czas prac instalacyjnych. Dzięki zastosowaniu specjalnych klipsów zatrzaskowych, instalacja w otworze o wymiarach 92x92 mm odbywa się bez użycia narzędzi śrubowych. Podczas montażu należy zwrócić uwagę na:

• Przygotowanie otworu: Otwór montażowy powinien mieć wymiar 92x92 mm z zachowaniem tolerancji określonej w dokumentacji technicznej.
• Kierunek przepływu: Filtr należy montować w górnej części szafy, aby wykorzystać naturalną konwekcję ciepłego powietrza unoszącego się do góry.
• Konserwacja: Dzięki przemyślanej konstrukcji, wymiana maty filtrującej nie wymaga demontażu całej kratki – wystarczy odchylić zewnętrzną pokrywę, co znacząco obniża koszty serwisowe.

FAQ

• Jak często należy wymieniać matę filtrującą? Częstotliwość wymiany zależy od stopnia zapylenia w miejscu pracy szafy. Zaleca się regularną kontrolę wizualną co 3-6 miesięcy.
• Czy filtr można zamontować na zewnątrz budynków? Produkt posiada stopień ochrony IP54, jednak w przypadku narażenia na bezpośrednie opady atmosferyczne lub ekstremalne warunki, zaleca się stosowanie dodatkowych osłon przeciwdeszczowych.
• Czy mata filtrująca jest zmywalna? Maty klasy G3 są zazwyczaj jednorazowe, jednak w warunkach niskiego zapylenia dopuszcza się ich delikatne przedmuchanie sprężonym powietrzem, choć dla zachowania pełnej wydajności zalecana jest wymiana na nową.
