Filtr EMC 3 fazowe 200/240VAC 50/60Hz 15A IP20 Altivar 31 | VW3A31404 Schneider Electric

Opis i Kluczowe Cechy

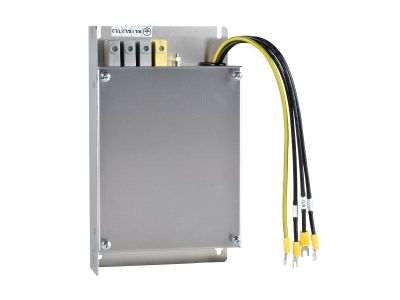

Filtr EMC VW3A31404 firmy Schneider Electric to trójfazowy filtr wejściowy przeznaczony do przemienników częstotliwości oraz serwonapędów. Działa przy napięciu znamionowym 200/240 VAC i częstotliwości 50/60 Hz, a jego prąd znamionowy wynosi 15 A. Dzięki stopniowi ochrony IP20 nadaje się do montażu w zamkniętych szafach sterowniczych, gdzie skutecznie redukuje zakłócenia elektromagnetyczne przy jednoczesnym utrzymaniu niskich strat cieplnych.

• Prąd znamionowy 15 A: Umożliwia bezpieczną pracę z przemiennikami i serwonapędami o odpowiednim poborze prądu, bez ryzyka przeciążenia.
• Napięcie 200/240 VAC 50/60 Hz: Dopasowany do typowych sieci trójfazowych w instalacjach przemysłowych i półprzemysłowych.
• Stopień ochrony IP20: Chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, odpowiedni do wnętrza rozdzielnic.
• Skuteczna redukcja zakłóceń EMC: Minimalizuje zakłócenia przewodzone i promieniowane, zapewniając zgodność urządzeń z wymaganiami kompatybilności elektromagnetycznej.
• Niskie straty cieplne: Ogranicza nagrzewanie się filtra, co zwiększa niezawodność i wydłuża żywotność układu napędowego.

Zgodność z Normami

Filtr VW3A31404 spełnia wymogi dyrektywy EMC 2014/30/UE i posiada certyfikat CE. Gwarantuje to zgodność z europejskimi standardami w zakresie kompatybilności elektromagnetycznej, co jest kluczowe przy instalacjach w środowiskach przemysłowych.

Zastosowanie

Filtr EMC jest niezbędnym akcesorium przy budowie układów napędowych z przemiennikami częstotliwości i serwonapędami. Jego montaż zalecany jest w celu spełnienia norm EMC oraz ochrony wrażliwych urządzeń przed zakłóceniami sieciowymi.

• Sterowanie napędami Altivar 31 i innymi przemiennikami Schneider Electric.
• Zasilanie serwonapędów w maszynach produkcyjnych i pakujących.
• Automatyka budynkowa i przemysłowa wymagająca czystej energetycznie instalacji trójfazowej.
• Modernizacja istniejących układów napędowych w celu spełnienia wymogów EMC.

Wskazówki Montażowe

Montaż filtra EMC powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Filtr montuje się w szafie sterowniczej na płycie montażowej, zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 15 A, a moment dokręcania zacisków musi być zgodny z dokumentacją techniczną. Przed włączeniem napięcia sprawdź poprawność połączeń i brak zwarć.

FAQ

• Czy filtr VW3A31404 jest wyposażony w diodę LED sygnalizującą pracę? W danych katalogowych nie przewidziano podświetlenia. Filtr nie posiada wskaźnika – jego poprawną pracę można sprawdzić pomiarami lub obserwując działanie podłączonego napędu.
• Jaki jest stopień ochrony filtra? Podany przez producenta stopień ochrony to IP20. Oznacza to, że filtr jest chroniony przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć – należy montować go wyłącznie w suchym wnętrzu szafy sterowniczej.
• Czy filtr można montować na szynie DIN TH35? Producent nie podaje informacji o montażu na szynie DIN. Standardowo filtr VW3A31404 mocowany jest na płycie montażowej za pomocą wkrętów. Przed instalacją zapoznaj się z dokumentacją techniczną.
