Filtr EMC 1-fazowe 200/240VAC 50/60Hz 9,0A IP20 | VW3A31401 Schneider Electric

Opis i Kluczowe Cechy

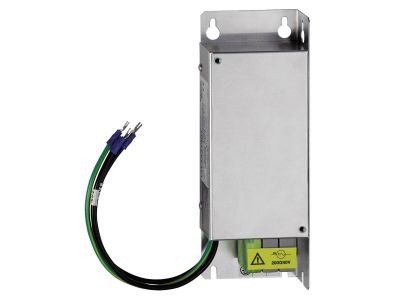

Filtr EMC 1-fazowy Schneider Electric VW3A31401 przeznaczony jest do montażu w obwodzie zasilania przemienników częstotliwości. Działa przy napięciu 200–240 V AC, 50/60 Hz i prądzie znamionowym 9 A. Stopień ochrony IP20 umożliwia bezpieczną instalację w suchych pomieszczeniach, w szafach sterowniczych. Filtr redukuje emisje przewodzone w sieci oraz zwiększa maksymalną dopuszczalną długość kabla silnika, co podnosi elastyczność projektowania układów napędowych.

• Napięcie 200–240 V AC 50/60 Hz: kompatybilność z typowymi sieciami jednofazowymi, stabilna praca przemiennika.
• Prąd znamionowy 9 A: wystarczający dla przemienników o średniej mocy, zapewnia bezpieczną pracę w dopuszczalnym zakresie obciążenia.
• Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm; montaż w suchych i czystych warunkach.
• Redukcja emisji przewodzonych: umożliwia spełnienie wymogów kompatybilności elektromagnetycznej (EMC), minimalizuje zakłócenia sieci.
• Zwiększa maksymalną długość kabla silnika: pozwala na elastyczne rozmieszczenie silnika względem przemiennika, nawet przy dłuższych trasach kablowych.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 61800-3 dotyczącą kompatybilności elektromagnetycznej układów napędowych z regulacją prędkości. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Filtr EMC Schneider Electric VW3A31401 przeznaczony jest do montażu w obwodzie zasilania przemienników częstotliwości w celu tłumienia zakłóceń przewodzonych i wydłużenia kabla silnika.

• Montaż obok przemiennika Altivar 31, Altivar ATV320, Altivar ATV312, LXM23 lub Lexium 05 w celu zapewnienia zgodności EMC.
• Redukcja emisji przewodzonych w sieci zasilającej, szczególnie w instalacjach wrażliwych na zakłócenia (np. w automatyce budynkowej, przemyśle).
• Umożliwienie wydłużenia kabla silnika powyżej standardowych limitów, co zwiększa elastyczność projektowania układów napędowych.
• Stosowany w szafach sterowniczych i rozdzielnicach o stopniu ochrony IP20 lub wyższym.

Wskazówki Montażowe

Montaż filtra EMC musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Filtr montuje się obok przemiennika, korzystając z gwintowanych otworów montażowych. Przewody zasilające należy dobrać do prądu znamionowego 9 A. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest stopień ochrony filtra VW3A31401? Stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na działanie wody – montaż wyłącznie w suchym otoczeniu.
• Czy filtr EMC można stosować z innymi przemiennikami niż wymienione? Producent zaleca kompatybilność z Altivar 31, ATV320, ATV312, LXM23 i Lexium 05. W przypadku innych modeli należy sprawdzić zgodność parametrów prądowych i napięciowych. Filtr jest przystosowany do sieci 200–240 V AC 50/60 Hz.
• Czy filtr wpływa na długość kabla silnika? Tak, filtr EMC zwiększa maksymalną dopuszczalną długość kabla między przemiennikiem a silnikiem, redukując ryzyko przepięć i zakłóceń. Konkretna wartość zależy od typu przemiennika i przekroju kabla – należy kierować się dokumentacją systemową.
