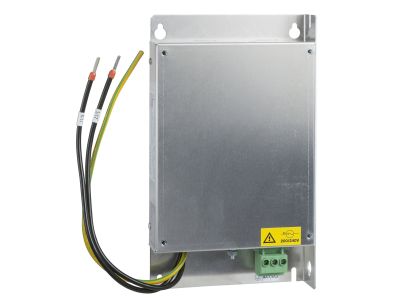

Filtr EMC 1-fazowe 200/240VAC 50/60Hz 23,9A IP20 | VW3A4426 Schneider Electric

Opis i Kluczowe Cechy

Filtr EMC VW3A4426 firmy Schneider Electric to 1-fazowy filtr wejściowy przeznaczony do redukcji emisji przewodzonych w sieci zasilającej. Zaprojektowany do współpracy z przemiennikami częstotliwości, zapewnia spełnienie wymogów kompatybilności elektromagnetycznej. Prąd znamionowy 23,9 A i napięcie 200–240 VAC (50/60 Hz) pozwalają na bezpieczne filtrowanie średniej wielkości napędów prądu przemiennego. Stopień ochrony IP20 umożliwia montaż w suchych rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 23,9 A: odpowiedni zapas mocy do filtrowania obwodów z napędami o znacznym poborze prądu bez ryzyka przeciążenia filtra.
• Napięcie 200–240 VAC 50/60 Hz: uniwersalność zastosowania w typowych sieciach 1-fazowych, zarówno w instalacjach przemysłowych, jak i budynkowych.
• Redukcja emisji przewodzonych: zmniejsza zakłócenia generowane przez przemiennik, co ułatwia uzyskanie zgodności z normami EMC i ogranicza wpływ na inne urządzenia w sieci.
• Zwiększa maksymalną długość kabla silnika: umożliwia stosowanie dłuższych przewodów między falownikiem a silnikiem bez utraty kompatybilności elektromagnetycznej.
• Stopień ochrony IP20: zapewnia odporność na dostanie się ciał stałych o średnicy ≥12 mm, co gwarantuje bezpieczną eksploatację w suchych pomieszczeniach technicznych.

Zgodność z Normami

Filtr EMC VW3A4426 spełnia wymagania normy IEC/EN 61800-3 dla kategorii C1, C2 lub C3 w środowisku 1 (sieć publiczna). Oznacza to, że przy odpowiednim doborze i instalacji umożliwia pracę przemiennika w klasie ograniczonej emisji zaburzeń przewodzonych, co jest niezbędne do uzyskania certyfikacji CE całego układu napędowego.

Zastosowanie

Filtr VW3A4426 jest przeznaczony do montażu bezpośrednio obok przemiennika częstotliwości. Stosuje się go w instalacjach, gdzie konieczne jest ograniczenie zakłóceń elektromagnetycznych wprowadzanych do sieci zasilającej przez napęd.

• W szafach sterowniczych z przemiennikami Altivar 32, ATV320 oraz serwonapędami Lexium 28 – jako element zapewniający zgodność EMC całego zestawu.
• W liniach produkcyjnych i maszynach wymagających długich połączeń kablowych między falownikiem a silnikiem – filtr zwiększa dopuszczalną długość przewodu przy zachowaniu norm emisyjnych.
• W instalacjach zasilanych z sieci publicznej (środowisko 1), gdzie wymagane są niskie poziomy emisji przewodzonych – np. w budynkach użyteczności publicznej, laboratoriach, centrach danych.
• W układach automatyki budynkowej i przemysłowej, gdzie obok siebie pracują wrażliwe urządzenia elektroniczne – redukcja zakłóceń poprawia ich niezawodność.

Wskazówki Montażowe

Montaż i podłączenie filtra EMC VW3A4426 powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Filtr montowany jest obok przemiennika – mocowanie za pomocą gwintowanych otworów w obudowie (nie wymaga szyny DIN). Dobierz przekrój przewodów doprowadzających do prądu 23,9 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować według dokumentacji producenta. Nie Instaluj filtra w środowisku narażonym na wilgoć lub bezpośrednie opryski – stopień IP20 nie chroni przed wnikaniem wody.

FAQ

• Jaki jest stopień ochrony filtra VW3A4426? Filtr posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12 mm. Nie jest odporny na działanie wody, dlatego montaż powinien odbywać się w suchym wnętrzu szafy lub rozdzielnicy.
• Z jakimi przemiennikami jest kompatybilny ten filtr? Filtr VW3A4426 jest dedykowany do pracy z przemiennikami Schneider Electric: Altivar 32, Altivar ATV320 oraz serwonapędami Lexium 28. Zastosowanie z innymi napędami wymaga weryfikacji zgodności elektrycznej i mechanicznej.
• Czy montaż wymaga szyny DIN? Nie, filtr nie jest przystosowany do mocowania na szynie TH35. Montuje się go bezpośrednio obok przemiennika za pomocą gwintowanych otworów w jego obudowie – konstrukcja filtra stanowi podporę dla napędu.
