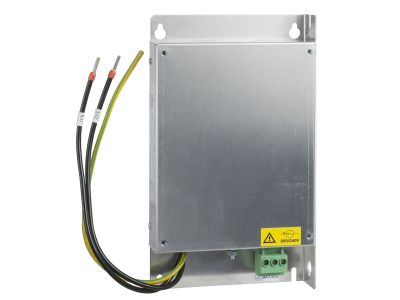

Filtr EMC 1-fazowe 200/240VAC 50/60Hz 17,6A IP20 | VW3A4421 Schneider Electric

Opis i Kluczowe Cechy

Filtr EMC jednofazowy Scheider Electric VW3A4421 przeznaczony jest do instalacji z przemiennikami częstotliwości. Działa przy napięciu 200…240 VAC i częstotliwości 50/60 Hz, obsługując prąd znamionowy 17,6 A – zapewnia skuteczną kompatybilność elektromagnetyczną w obwodach o znacznym obciążeniu. Urządzenie posiada stopień ochrony IP20, typowy dla montażu wewnątrz rozdzielnic.

• Prąd znamionowy 17,6 A: Umożliwia pracę z przemiennikami o wysokim poborze mocy bez ryzyka przeciążenia filtra.
• Napięcie 200…240 VAC, 50/60 Hz: Dopasowanie do sieci jednofazowych występujących w lekkim przemyśle i budynkach komercyjnych.
• Stopień ochrony IP20: Bezpieczna praca w suchych pomieszczeniach sterowni i rozdzielnic, bez konieczności dodatkowego obudowania.
• Zgodny z IEC/EN 61800-3 (kategorie C1, C2, C3): Gwarantuje spełnienie wymogów kompatybilności elektromagnetycznej w środowisku pierwszym (sieć publiczna).
• Zwiększa maksymalną długość kabla silnika: Pozwala na oddalenie silnika od przemiennika bez ryzyka emisji zakłóceń.

Zgodność z Normami

Filtr EMC VW3A4421 jest zgodny z normą IEC/EN 61800-3 w kategoriach C1, C2 lub C3, co oznacza spełnienie wymagań kompatybilności elektromagnetycznej w sieci publicznej (środowisko 1). Posiada certyfikat CE.

Zastosowanie

Filtr przeznaczony jest do montażu obok przemiennika częstotliwości – zarówno w nowych, jak i modernizowanych układach napędowych. Znajduje zastosowanie w automatyce przemysłowej i budynkowej wszędzie tam, gdzie konieczne jest ograniczenie emisji przewodzonych.

• Zapewnienie kompatybilności EMC w instalacjach z przemiennikami Altivar 32, Altivar ATV320 oraz Lexium 28.
• Zwiększenie dopuszczalnej długości kabla silnikowego przy zachowaniu jakości sygnałów sterujących.
• Redukcja zakłóceń przewodzonych w sieci zasilającej w aplikacjach wymagających niskiego poziomu harmonicznych.
• Stosowanie w maszynach przemysłowych, liniach produkcyjnych i systemach HVAC.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Filtr mocuje się bezpośrednio do przemiennika za pomocą gwintowanych otworów – zgodnie z dokumentacją producenta. Przekrój przewodów zasilających należy dobrać do prądu 17,6 A oraz obciążalności w danej instalacji. Nie wymaga szyny DIN – montowany obok przemiennika na jednej płycie montażowej.

FAQ

• Czy filtr posiada podświetlenie LED? Nie, filtr EMC VW3A4421 nie jest wyposażony w jakiekolwiek podświetlenie – jest to pasywny element toru zasilania.
• Jaki stopień ochrony IP ma filtr? Produkt charakteryzuje się stopniem ochrony IP20, co odpowiada ochronie przed ciałami stałymi o średnicy powyżej 12,5 mm (brak ochrony przed wilgocią). Montaż wyłącznie w suchym wnętrzu rozdzielnicy.
• Czy filtr wymaga osobnego zasilania? Nie, filtr jest elementem pasywnym – nie wymaga zewnętrznego napięcia. Jego działanie opiera się na przepływie prądu obciążenia w obwodzie przemiennika.
