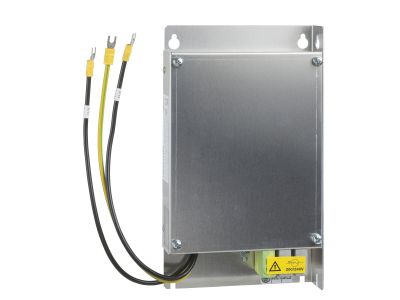

Filtr EMC 1-fazowe 200/240VAC 50/60Hz 16,0A IP20 | VW3A31403 Schneider Electric

Opis i Kluczowe Cechy

Filtr EMC VW3A31403 firmy Schneider Electric to jednofazowy filtr wejściowy o prądzie znamionowym 16 A i napięciu 200–240 VAC (50/60 Hz). Został zaprojektowany, aby zapewnić zgodność przemiennika częstotliwości z wymaganiami kompatybilności elektromagnetycznej, a jednocześnie skutecznie redukować emisje przewodzone w sieci zasilającej. Dzięki stopniowi ochrony IP20 nadaje się do montażu w typowych szafach sterowniczych, a jego konstrukcja pozwala na bezpośrednie mocowanie do przemiennika za pomocą gwintowanych otworów, służąc jednocześnie jako podpora.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając stabilną filtrację nawet przy dużym poborze mocy.
• Napięcie pracy 200–240 VAC (50/60 Hz): Dopasowany do standardowych sieci jednofazowych, co ułatwia integrację z większością przemienników dostępnych na rynku.
• Zgodność z normą IEC/EN 61800-3: Gwarantuje spełnienie wymogów kompatybilności elektromagnetycznej w środowisku przemysłowym i mieszkaniowym.
• Zwiększenie maksymalnej długości kabla silnika: Redukuje zakłócenia przewodzone, co pozwala na wydłużenie kabla bez ryzyka zakłóceń pracy napędu.
• Kompatybilność z wieloma przetwornicami: Działa z seriami Altivar 31, ATV320, ATV312, LXM23 i Lexium 05, co ułatwia dobór w istniejących instalacjach.

Zgodność z Normami

Filtr EMC VW3A31403 spełnia wymagania normy IEC/EN 61800-3, która określa limity emisji i odporności dla układów napędowych o zmiennej prędkości. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi. Produkt został zaprojektowany i wyprodukowany zgodnie z systemem zarządzania jakością ISO 9001 przez firmę Schneider Electric.

Zastosowanie

Filtr EMC VW3A31403 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest redukcja zakłóceń elektromagnetycznych generowanych przez przemienniki częstotliwości. Szczególnie polecany w instalacjach wymagających spełnienia norm EMC oraz zwiększenia zasięgu kabla silnikowego.

• W układach napędowych z przetwornicami Altivar 31, ATV320, ATV312 – zapewnia zgodność z wymogami EMC bez dodatkowych modyfikacji.
• W systemach sterowania ruchem z serwonapędami Lexium 05 i LXM23 – redukuje zakłócenia przewodzone, poprawiając niezawodność komunikacji.
• W aplikacjach wymagających długich kabli silnikowych (maszyny pakujące, przenośniki) – umożliwia zwiększenie odległości między przetwornicą a silnikiem bez ryzyka interferencji.
• W rozdzielnicach i szafach sterowniczych – montowany obok przetwornicy jako podpora, oszczędza miejsce i ułatwia prowadzenie przewodów.

Wskazówki Montażowe

Montaż filtra EMC powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do całkowitego rozładowania kondensatorów w przetwornicy. Filtr mocuje się bezpośrednio do przemiennika za pomocą gwintowanych otworów (pełni funkcję podstawy). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami instalacyjnymi. Szczegółowe wartości momentu dokręcania oraz schemat połączeń znajdują się w oryginalnej dokumentacji producenta.

FAQ

• Czy filtr VW3A31403 wymaga dodatkowego zasilania? Nie, jest to pasywny filtr EMC montowany w obwodzie zasilania przetwornicy. Nie pobiera energii, a jedynie tłumi zakłócenia przewodzone.
• Jaki stopień ochrony ma filtr? Filtr posiada stopień ochrony IP20, co oznacza ochronę przed przedmiotami o średnicy powyżej 12 mm. Nie jest odporny na wilgoć ani pył – należy montować go w suchym otoczeniu, np. w szafie sterowniczej.
• Z jakimi przemiennikami Schneider Electric jest kompatybilny? Filtr współpracuje z seriami Altivar 31, ATV320, ATV312, a także z serwonapędami Lexium 05 i LXM23. Lista jest zgodna z deklaracją producenta – przed zakupem warto sprawdzić kompatybilność z konkretnym modelem.
