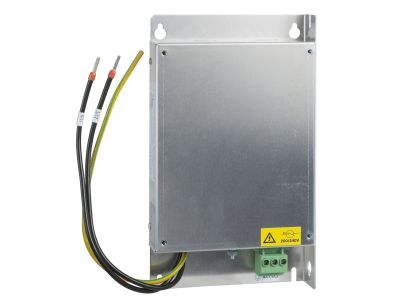

Filtr EMC 1-fazowe 200/240VAC 50/60Hz 10,1A IP20 | VW3A4420 Schneider Electric

Opis i Kluczowe Cechy

Filtr EMC 1-fazowy Schneider Electric VW3A4420 to akcesorium umożliwiające spełnienie wymogów kompatybilności elektromagnetycznej przez przemienniki częstotliwości. Przeznaczony do pracy przy napięciu 200-240 VAC (50/60 Hz) i prądzie znamionowym 10,1 A, skutecznie redukuje emisje przewodzone w sieci zasilającej oraz zwiększa maksymalną długość kabla silnika. Posiada stopień ochrony IP20.

• Prąd znamionowy 10,1 A: Zapewnia bezpieczną pracę w typowych obwodach zasilania przemienników, bez ryzyka przeciążenia styków.
• Napięcie 200-240 VAC 50/60 Hz: Dopasowanie do standardowych sieci jednofazowych gwarantuje niezawodne filtrowanie w szerokim zakresie instalacji.
• Zgodność z normą IEC/EN 61800-3 (kategorie C1, C2, C3): Umożliwia spełnienie wymogów kompatybilności elektromagnetycznej w środowisku 1 (sieć publiczna) bez dodatkowych zabiegów.
• Zwiększa maksymalną długość kabla silnika: Pozwala na elastyczne rozmieszczenie silnika względem przemiennika, ułatwiając projektowanie instalacji.
• Kompatybilny z Altivar 32, ATV320 i Lexium 28: Dedykowane rozwiązanie do popularnych serii Schneider Electric ułatwia integrację i zapewnia optymalną współpracę.

Zgodność z Normami

Filtr EMC VW3A4420 spełnia wymagania normy IEC/EN 61800-3 w kategoriach C1, C2 oraz C3 dla środowiska 1 (sieć publiczna). Posiada certyfikat CE.

Zastosowanie

Produkt przeznaczony jest do montażu obok przemiennika częstotliwości w celu zapewnienia kompatybilności elektromagnetycznej w układach napędowych.

• Redukcja emisji przewodzonych w sieci zasilającej dla przemienników częstotliwości.
• Zapewnienie zgodności z normami EMC w instalacjach z napędami elektrycznymi w przemyśle i automatyce budynkowej.
• Zwiększenie długości kabli silnikowych powyżej standardowych limitów, co ułatwia rozmieszczenie odbiorników.
• Montaż obok przemiennika w szafach sterowniczych jako element filtracji wejściowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Filtr mocuj obok przemiennika za pomocą gwintowanych otworów – nie jest wymagana szyna DIN. Przekrój przewodów dobierz do prądu znamionowego 10,1 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta dołączoną do produktu.

FAQ

• Czy filtr VW3A4420 jest zgodny z normą IEC/EN 61800-3? Tak, produkt spełnia wymagania kategorii C1, C2 oraz C3 w środowisku 1 (sieć publiczna).
• Jaki stopień ochrony ma filtr? Filtr posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm – zalecany montaż w suchym wnętrzu szafy sterowniczej.
• Czy filtr można stosować z przemiennikami innych producentów niż Schneider? Producent deklaruje kompatybilność z Altivar 32, ATV320 oraz Lexium 28. W przypadku innych urządzeń należy sprawdzić dokumentację techniczną pod kątem parametrów filtracji i wymiarów montażowych.
