Fieldbus, system rozproszony moduł wejść/wyjść analogowych/cyfrowych UR20-4AI-TC-DIAG | 1315710000 Weidmuller

Opis i Kluczowe Cechy

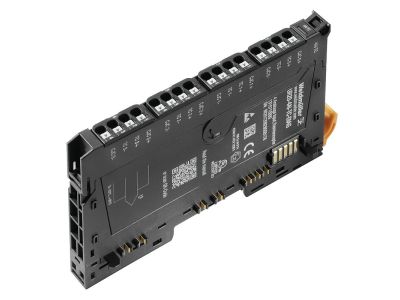

Moduł wejść/wyjść analogowych/cyfrowych UR20-4AI-TC-DIAG firmy Weidmüller to komponent systemu rozproszonego (fieldbus) przeznaczony do precyzyjnego pomiaru temperatury za pomocą termopar. Wyposażony w cztery kanały analogowe z funkcją diagnostyki (DIAG), umożliwia ciągłe monitorowanie stanu torów pomiarowych i szybkie wykrywanie usterek. Dzięki kompaktowej konstrukcji oraz przeznaczeniu do montażu na szynie DIN stanowi elastyczne rozwiązanie dla nowoczesnych instalacji przemysłowych.

• 4 wejścia analogowe dla termopar (TC): Umożliwiają jednoczesny pomiar temperatury w czterech niezależnych punktach, co zwiększa efektywność monitorowania procesów.
• Zintegrowana funkcja diagnostyki (DIAG): Aktywnie nadzoruje stan każdego kanału, informując o uszkodzeniach czujnika lub przewodu, co skraca czas reakcji serwisowej i podnosi niezawodność instalacji.
• Przeznaczenie do systemów rozproszonych (fieldbus): Łatwa integracja z nadrzędnymi sterownikami PLC lub systemami DCS poprzez wspólną magistralę – oszczędność okablowania i uproszczenie architektury.
• Kompaktowa obudowa modułu serii UR20: Zajmuje minimalną przestrzeń w rozdzielnicy, co jest szczególnie istotne w aplikacjach o ograniczonej ilości miejsca.
• Montaż na szynie DIN (TH35): Szybki i bez narzędziowy sposób instalacji zgodny z przemysłowymi standardami zabudowy.

Zgodność z Normami

Moduł UR20-4AI-TC-DIAG został zaprojektowany zgodnie z obowiązującymi normami europejskimi (EN) oraz dyrektywami Unii Europejskiej, co potwierdza oznaczenie CE. Producent gwarantuje spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla pracy w środowiskach przemysłowych. Szczegółowe informacje o konkretnych normach znajdują się w karcie katalogowej urządzenia.

Zastosowanie

Moduł dedykowany jest do precyzyjnych pomiarów temperatury w systemach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest ciągłe monitorowanie procesów termicznych z możliwością szybkiej diagnostyki.

• Monitorowanie temperatury w procesach produkcyjnych (piece, kotły, wymienniki ciepła).
• Systemy HVAC w budynkach inteligentnych i przemysłowych – kontrola temperatury powietrza, wody lub czynnika chłodniczego.
• Automatyka maszyn i urządzeń – pomiar temperatury łożysk, silników, przekładni w celu predykcyjnego utrzymania ruchu.
• Laboratoria i instalacje badawcze, gdzie wymagana jest dokładność i niezawodność pomiarów termoparowych.

Wskazówki Montażowe

Montaż i podłączenie modułu UR20-4AI-TC-DIAG może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całego systemu. Moduł przeznaczony jest do montażu na szynie DIN TH35 (wg EN 60715) w rozdzielnicy o stopniu ochrony minimum IP20. Przewody sygnałowe należy prowadzić zgodnie z zasadami EMC, unikając równoległego prowadzenia z kablami zasilającymi. Moment dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy moduł obsługuje różne typy termopar? Producent nie podaje szczegółowego wykazu obsługiwanych typów w dostępnych danych. Zalecamy sprawdzenie karty katalogowej lub dokumentacji technicznej w celu uzyskania pełnej specyfikacji.
• Co oznacza skrót DIAG w nazwie modułu? DIAG oznacza funkcję diagnostyki wbudowanej w każdy kanał. Umożliwia ona wykrywanie zwarć, przerw w obwodzie czujnika oraz innych nieprawidłowości, co ułatwia szybką lokalizację usterek.
• Czy moduł można zamontować na standardowej szynie DIN? Tak, moduły serii UR20 są przystosowane do montażu na szynie DIN TH35 (35 mm) zgodnie z powszechnym standardem instalacji przemysłowych.
