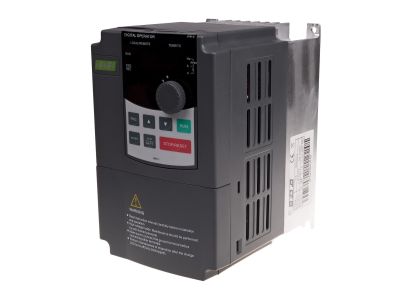

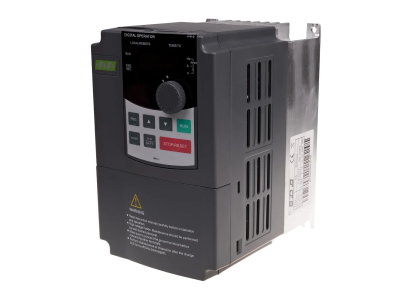

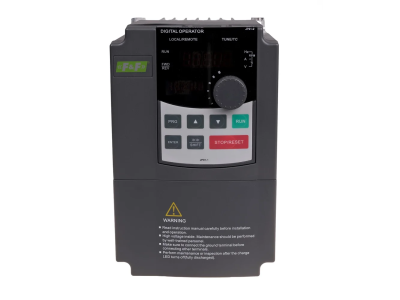

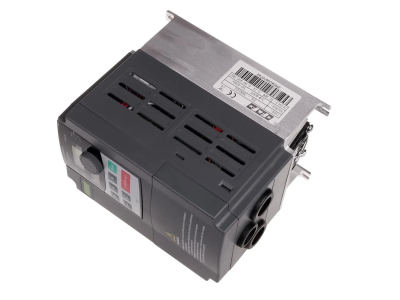

Falownik trójfazowy Uwe=3x400V AC, Iwe=7A, Uwy=3x400V AC, Iwy=5A, Pmax=2,2kW | FA-3HX022 F&F

Opis i Kluczowe Cechy

Falownik trójfazowy FA-3HX022 to zaawansowany przekształtnik częstotliwości przeznaczony do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Zasilany napięciem 3x400 V AC, oferuje prąd wyjściowy 5 A i maksymalną moc silnika 2,2 kW, co pozwala na bezpieczną i efektywną pracę w standardowych instalacjach przemysłowych. Kompaktowe wymiary (185x120x165 mm) ułatwiają montaż w szafach sterowniczych.

• Napięcie wejściowe 3x400 V AC / prąd 7 A: Przystosowany do typowych sieci trójfazowych, zapewnia stabilne zasilanie i ochronę przed przeciążeniami.
• Napięcie wyjściowe 3x400 V AC / prąd 5 A / moc 2,2 kW: Gwarantuje płynną regulację obrotów silnika o mocy do 2,2 kW bez ryzyka przeciążenia wyjścia.
• Sterowanie wektorowe (bezczujnikowe i z pętlą prędkościową) oraz swobodnie programowane charakterystyki V/F: Umożliwia precyzyjne dopasowanie parametrów napędu do wymagań aplikacji – od prostych wentylatorów po zastosowania wymagające wysokiego momentu rozruchowego.
• Automatyczna kompensacja poślizgu i moment początkowy do 180% przy 0,25 Hz: Zapewnia pewny rozruch nawet przy dużym obciążeniu i niskich prędkościach, minimalizując straty mechaniczne.
• Wielofunkcyjny panel sterowniczy hot-plug z pamięcią do 4 zestawów nastaw i tryb PLC (7 kroków): Pozwala na szybką konfigurację, łatwe przenoszenie ustawień między urządzeniami i realizację zautomatyzowanych cykli bez dodatkowego sterownika.
• 6 wejść cyfrowych, 2 wejścia analogowe (napięciowe i prądowe), 2 wyjścia analogowe (prądowe i napięciowe), 1 wyjście przekaźnikowe i 2 wyjścia tranzystorowe: Zapewnia dużą elastyczność w integracji z czujnikami, przyciskami i systemami nadrzędnymi.
• Wbudowany interfejs RS-485 z protokołem Modbus RTU: Umożliwia zdalne sterowanie, monitoring i konfigurację falownika w sieciach przemysłowych.

Zgodność z Normami

Falownik FA-3HX022 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami dotyczącymi przekształtników częstotliwości. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz lokalnymi przepisami.

Zastosowanie

Falownik trójfazowy FA-3HX022 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości obrotowej asynchronicznych silników trójfazowych. Sprawdza się zarówno w prostych układach napędowych, jak i w złożonych systemach automatyki.

• Sterowanie prędkością pomp i wentylatorów w instalacjach HVAC oraz uzdatniania wody.
• Napędy przenośników taśmowych, podajników i mieszadeł w liniach produkcyjnych.
• Automatyzacja procesów w maszynach przemysłowych – obrabiarki, wtryskarki, prasy.
• Integracja z systemami nadzoru i sterowania poprzez sieć Modbus RTU – idealne rozwiązanie do zdalnego zarządzania pracą silników.

Wskazówki Montażowe

Montaż i podłączenie falownika FA-3HX022 mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i odczekaj czas niezbędny do rozładowania kondensatorów (minimum 5 minut). Urządzenie montować na szynie DIN TH35 lub bezpośrednio na płycie montażowej z zachowaniem wymaganej odległości od innych elementów dla zapewnienia prawidłowej wentylacji (patrz dokumentacja techniczna). Przekrój przewodów zasilających i silnikowych należy dobrać do prądu znamionowego (Iwe=7A, Iwy=5A) oraz długości trasy. Moment dokręcania zacisków stosować zgodnie z zaleceniami producenta podanymi w instrukcji.

FAQ

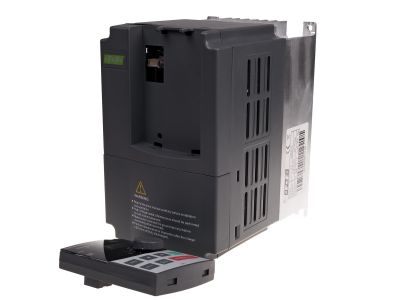

• Czy falownik FA-3HX022 jest wyposażony w wyświetlacz i panel sterujący? Tak, urządzenie posiada wielofunkcyjny panel sterowniczy podłączany na zasadzie hot‑plug, który umożliwia lokalną konfigurację, odczyt parametrów i przechowywanie do czterech zestawów nastaw.
• Jaką komunikację zdalną obsługuje ten falownik? Falownik wyposażono w złącze RS‑485 z protokołem Modbus RTU, co pozwala na podłączenie do sieci przemysłowych i zdalne sterowanie, nadzór oraz programowanie.
• Jaki jest zakres temperatur pracy? Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10°C do +40°C. W przypadku wyższych temperatur otoczenia może być wymagane obniżenie prądu wyjściowego – szczegóły w dokumentacji technicznej.
