Falownik trójfazowy Uwe=3x400V AC, Iwe=11A, Uwy=3x400V AC, Iwy=8,5A, Pmax=4kW | FA-3HX040 F&F

Opis i Kluczowe Cechy

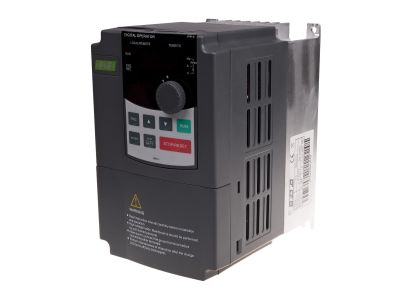

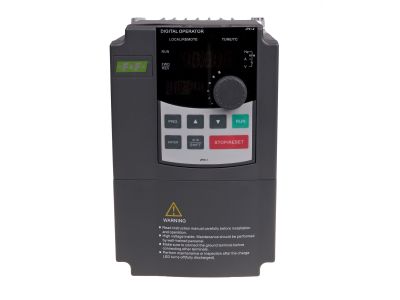

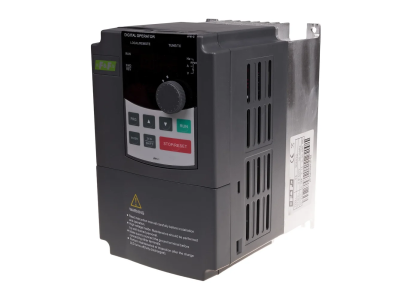

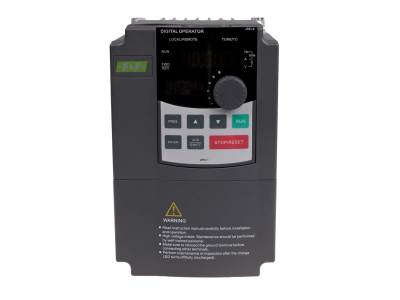

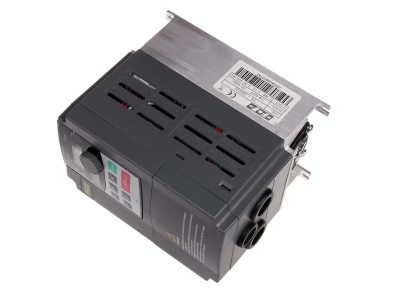

Falownik trójfazowy FA-3HX040 to zaawansowany przekształtnik częstotliwości do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Zaprojektowany dla sieci 3×400 V AC, oferuje prąd wejściowy 11 A, prąd wyjściowy 8,5 A oraz maksymalną moc silnika 4 kW. Wyposażony w wydajny 32-bitowy procesor DSP, umożliwia realizację precyzyjnych algorytmów sterowania przy jednoczesnym zachowaniu wysokiej sprawności energetycznej.

• Moc maksymalna 4 kW: Umożliwia zasilanie szerokiej gamy silników asynchronicznych w aplikacjach przemysłowych i komercyjnych.
• Sterowanie wektorowe i V/F: Oferuje bezczujnikowe sterowanie wektorowe oraz swobodnie programowane charakterystyki V/F, co przekłada się na optymalną charakterystykę momentu i prędkości w każdych warunkach.
• Moment rozruchowy do 180% przy 0,25 Hz: Gwarantuje pewny rozruch nawet pod pełnym obciążeniem, eliminując ryzyko zrywu przy niskich prędkościach.
• Wbudowany port RS-485 z protokołem Modbus RTU: Pozwala na łatwą integrację z sieciami przemysłowymi, zdalne nadzorowanie, konfigurację i diagnostykę pracy falownika.

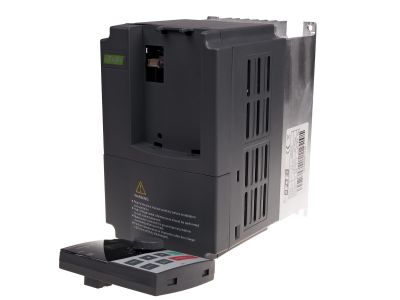

• Wielofunkcyjny panel sterowniczy (hot-plug): Umożliwia przechowywanie do czterech zestawów parametrów oraz szybkie kopiowanie nastaw między urządzeniami, co skraca czas uruchomienia i serwisu.

Zgodność z Normami

Falownik FA-3HX040 został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi (niskonapięciową i kompatybilności elektromagnetycznej) oraz posiada oznakowanie CE. Przeznaczony do pracy w warunkach przemysłowych – przed montażem należy upewnić się, że instalacja spełnia lokalne przepisy bezpieczeństwa.

Zastosowanie

Falownik trójfazowy FA-3HX040 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna i energooszczędna regulacja prędkości silników asynchronicznych. Dzięki bogatemu zestawowi wejść/wyjść oraz wbudowanym algorytmom sprawdza się w różnorodnych układach automatyki.

• Sterowanie pompami i wentylatorami z płynną regulacją wydajności oraz funkcją oszczędzania energii.
• Napędy przenośników, podajników i linii produkcyjnych wymagających programowalnych sekwencji prędkości (tryb PLC do 7 kroków).
• Obsługa maszyn przemysłowych (mieszalniki, sprężarki, wirówki) z kontrolą momentu i prędkości.
• Integracja z systemami nadzoru SCADA i PLC poprzez sieć RS-485 Modbus RTU.

Wskazówki Montażowe

Montaż i uruchomienie falownika powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas niezbędny do rozładowania kondensatorów obwodu pośredniego (minimum 5 minut po wyłączeniu). Zapewnij odpowiednią wentylację i zachowaj wymagane odstępy chłodzenia zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego (11 A wejście, 8,5 A wyjście) oraz warunków zwarciowych w instalacji. Użyj zabezpieczeń nadprądowych i różnicowoprądowych zalecanych przez producenta. Falownik należy montować w pozycji pionowej, w miejscu pozbawionym wibracji, wilgoci i pyłów przewodzących.

FAQ

• Czy falownik FA-3HX040 może pracować z silnikiem jednofazowym? Nie. Urządzenie przeznaczone jest wyłącznie do zasilania trójfazowych asynchronicznych silników klatkowych. Na wyjściu generowane jest napięcie 3×400 V AC.
• Jakie wejścia i wyjścia są dostępne do podłączenia czujników i przycisków? Falownik wyposażono w 6 wejść cyfrowych (uniwersalnych), 2 wejścia analogowe (napięciowe i prądowe), 2 wyjścia analogowe (napięciowe i prądowe), 1 wyjście przekaźnikowe oraz 2 wyjścia tranzystorowe. Pozwala to na elastyczną konfigurację sterowania i sygnalizacji.
• Czy możliwe jest zaprogramowanie automatycznego cyklu pracy bez dodatkowego sterownika PLC? Tak. Falownik posiada wbudowany tryb PLC umożliwiający zaprogramowanie do 7 kroków (prędkość, czas przyspieszania, czas trwania) z możliwością wykonania jednorazowego lub cyklicznego.
